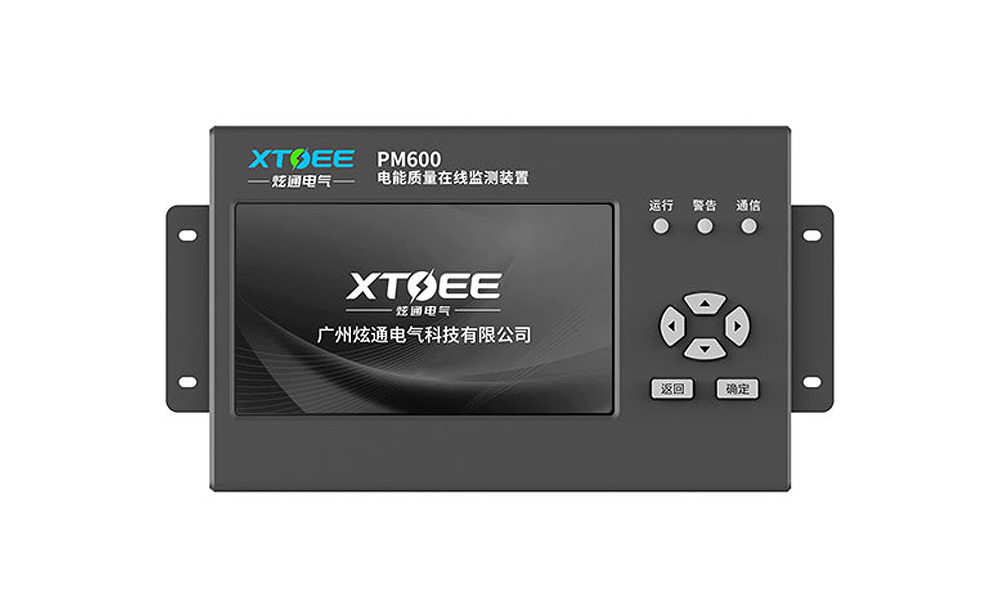

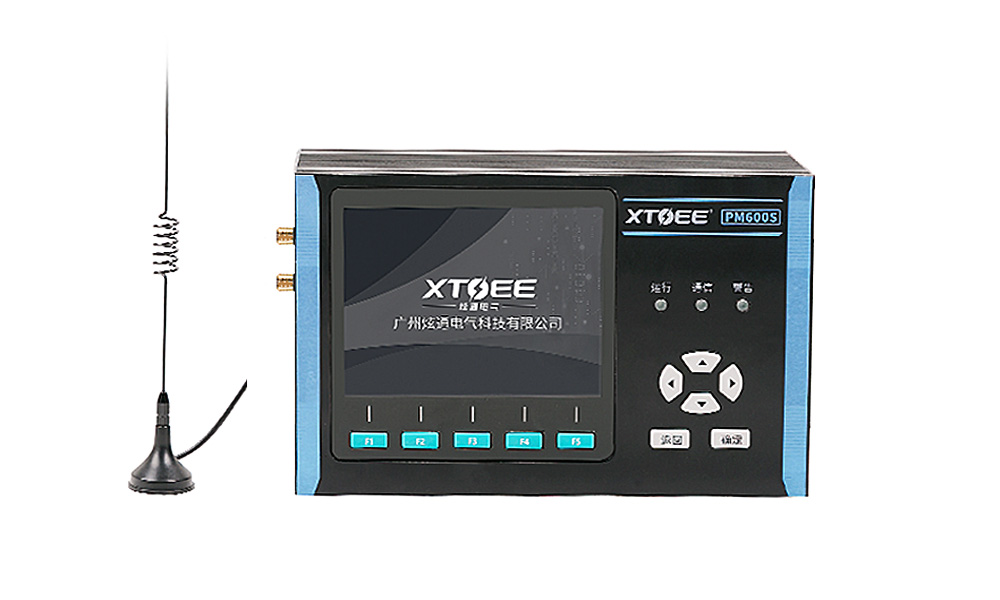

PM600(S/M/Q)轻巧型电能质量监测装置

广泛应用于“一级负荷”的监测与分析

PM600(S/M/Q) 电能质量在线监测装置主要针对”一级负荷”的电能质量监测而研制。PM600(S/M/Q)具备高精度、高稳定、体积小巧、安装方便的特征,通过了开普实验室型式试验认证,精度完全符合IEC61000-4-30A级标准。

产品参数

项目参数
尺寸重量230*145*83(mm)/2kg
工作电源100-240VAC
存储空间32G
测量通道4通道电压,4通道电流
测量量程电压0-480V,电流0-5A
测量频率40-70Hz
以太网1路千兆以太网,1路百兆以太网
4G通信全网通,支持4G通信
485串口1路485串口
通讯协议Modbus通讯协议
GPS对时支持GPS对时
指示灯3个指示灯,分别为运行、通信、告警灯
按键支持快捷输入参数信息
采样率1024点/周波,16位AD
开入开出支持4路12VDC开入,4路220VAC/24VDC继电器输出
显示5.6寸分辨率640*480彩色液晶屏
掉电保护使用超级电容,工作电源断电后可以继续稳定工作6S左右的时间
安装壁挂式

产品参数

项目参数
电压测量测量范围0-480V,精度0.1%
电流测量测量范围根据CT型号,精度0.1%+CT精度
谐波测量可以测量2-63次谐波
功率测量测量精度0.5%+CT精度
闪变测量测量量程0-20,测量精度±5%
不平衡测量电压不平衡精度:0.2%,电流不平衡精度:0.5%+CT精度

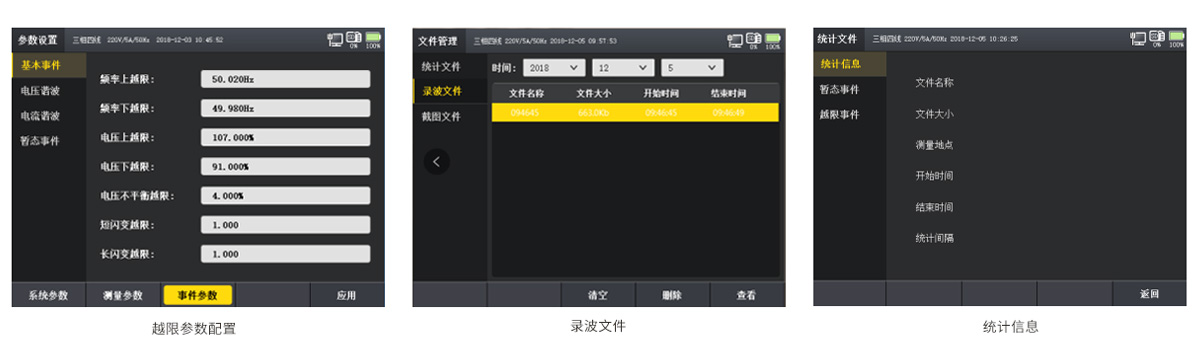

事件记录支持记录暂态事件和越限事件功能
录波分析强大事件波形捕捉记录,能设定各通道各种事件的阈值设定、测量监视、异常事件记录,记录例如电压超限、闪变波动、谐波异常等
后台分析配置后台分析软件,可以实时查看统计数据、记录的事件和事件波形

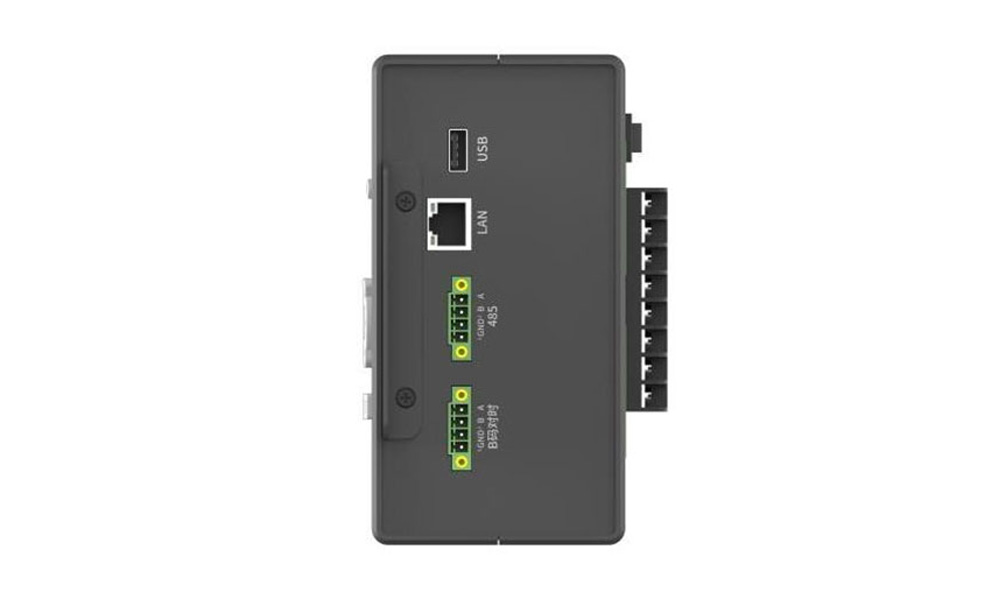

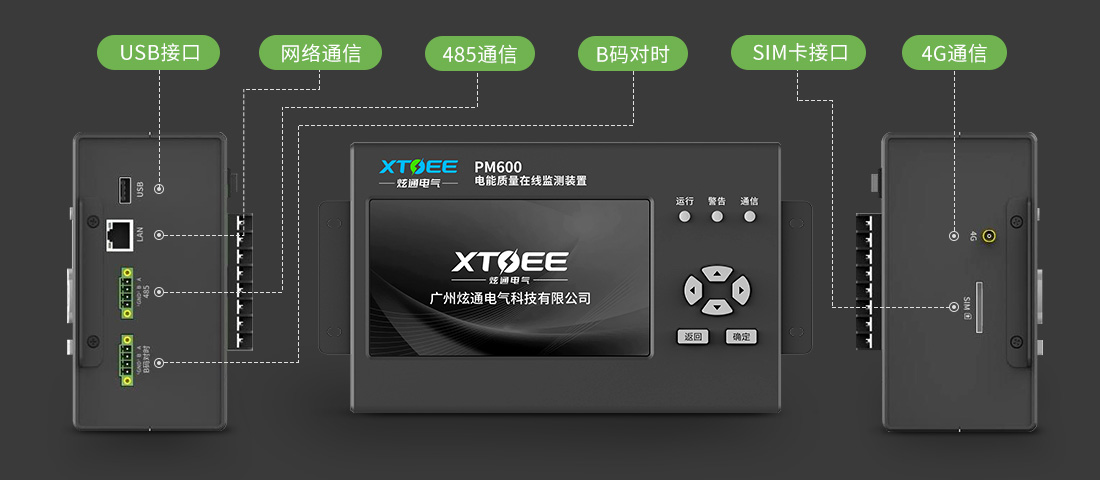

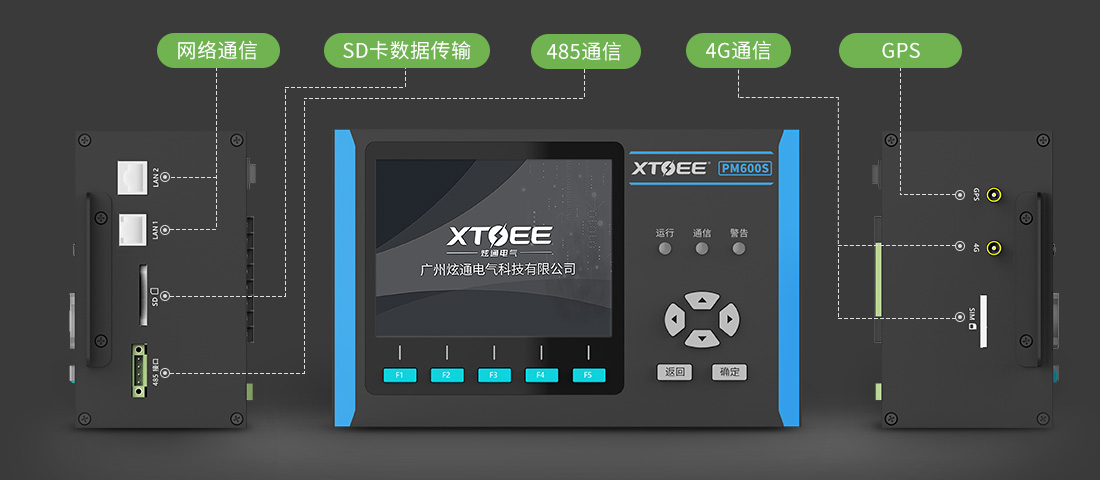

支持多种通信方式

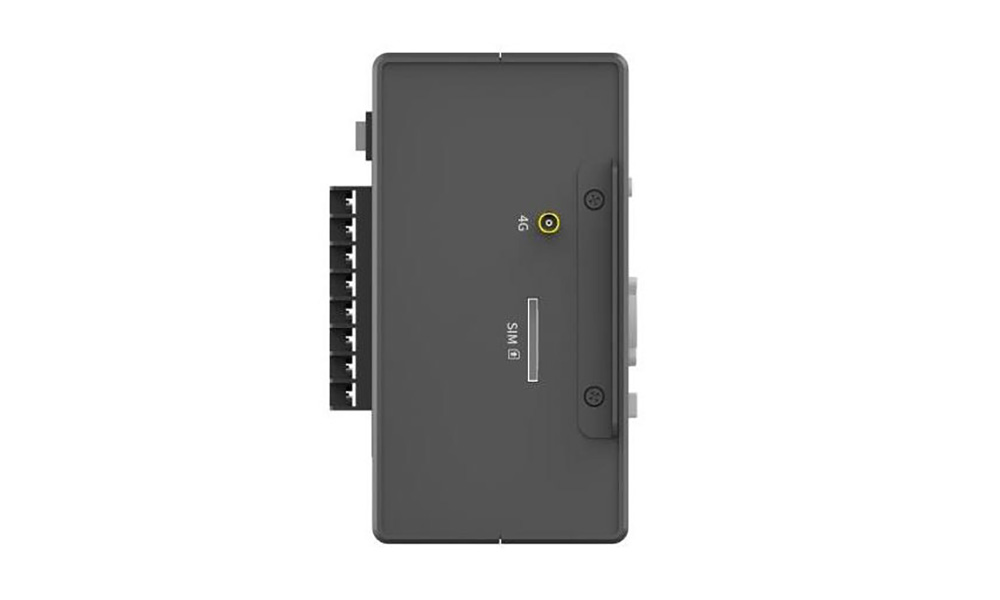

支持4G通信、网络通信、485通信,可以根据现场条件灵活选择合适的通信方式

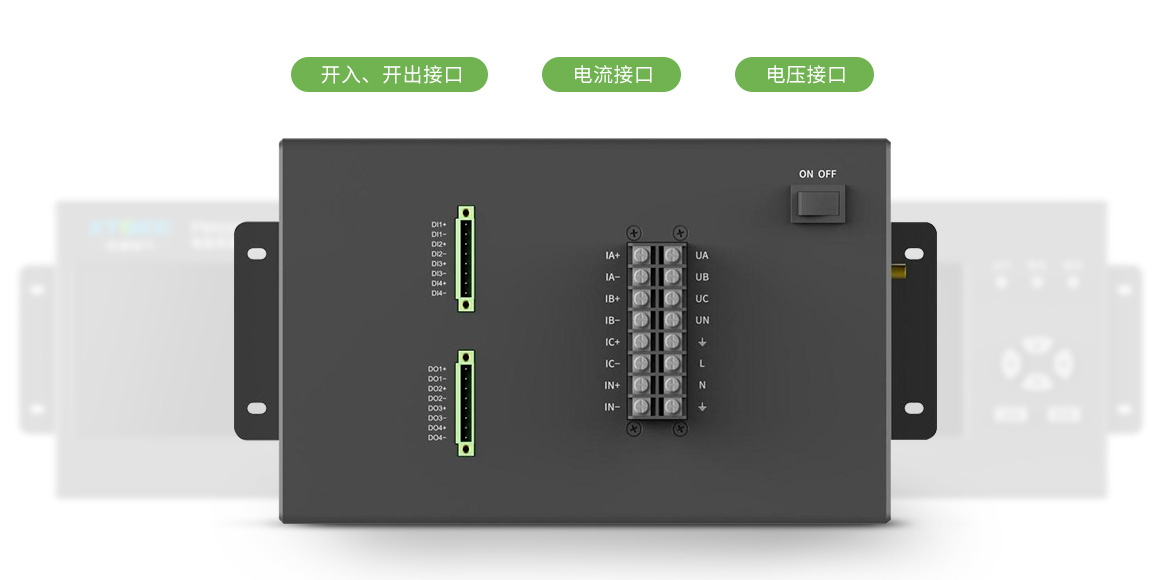

具有丰富的I/O

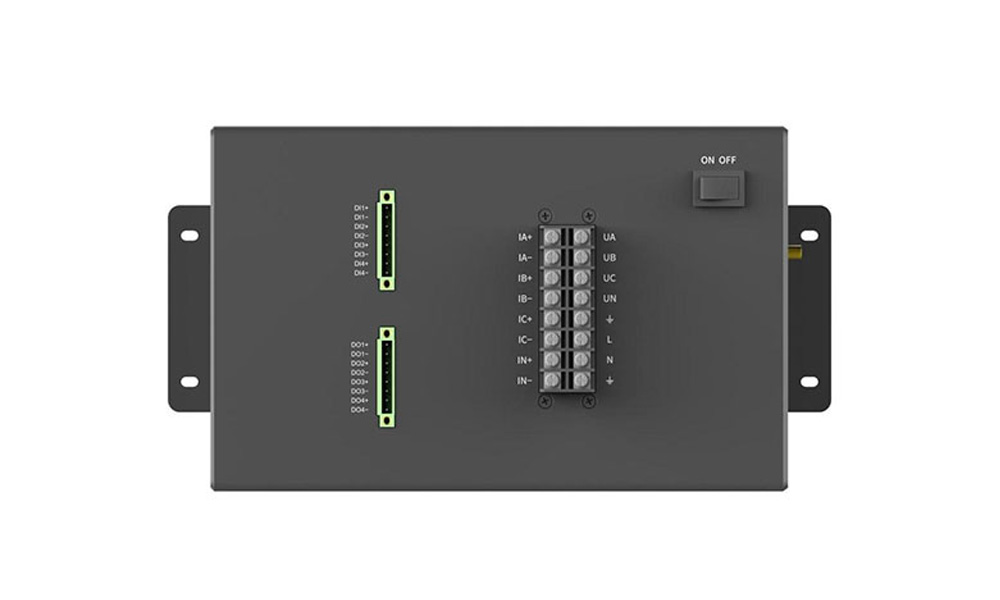

设备有4路开入4路开出,可以扩展其他功能,如声光报警功能,触发录波功能。

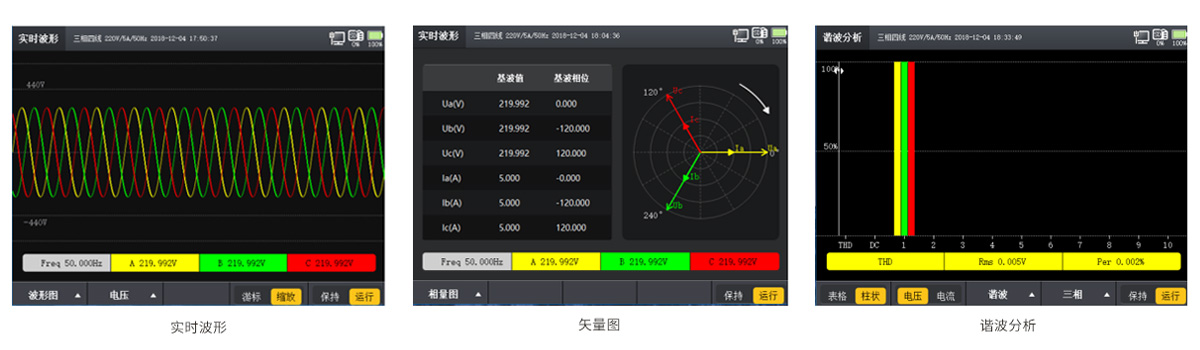

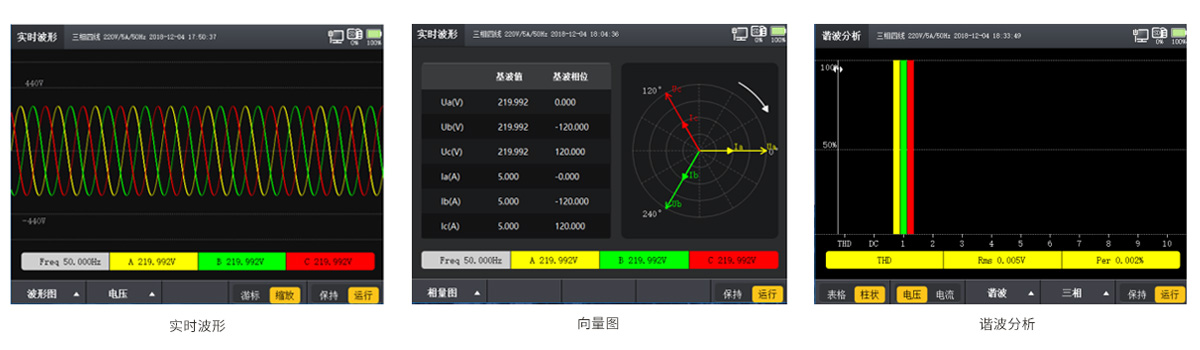

实时数据查看

实时展示电压、电流波形,幅值,相位,谐波,不平衡,功率,闪变等所有电能质量参数。

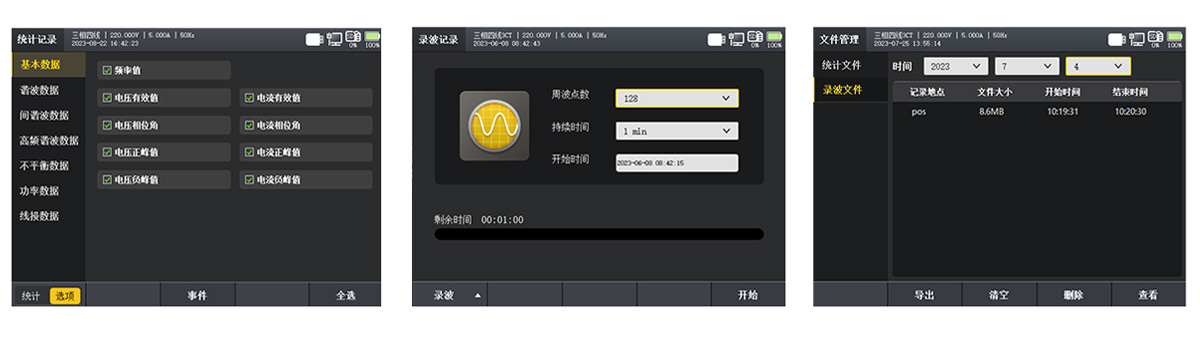

数据统计记录

支持多达800多种电能质量测量参数的最大值,最小值,平均值和CP95值的数据统计记录功能,支持电能质量暂态事件,越线事件监测记录。

Modbus通信协议

Modbus是一种串行通信协议,是Modicon公司(现在的施耐德电气 Schneider Electric)于1979年为使用可编程逻辑控制器(PLC)通信而发表。Modbus已经成为工业领域通信协议的业界标准(De facto),并且现在是工业电子设备之间常用的连接方式。
