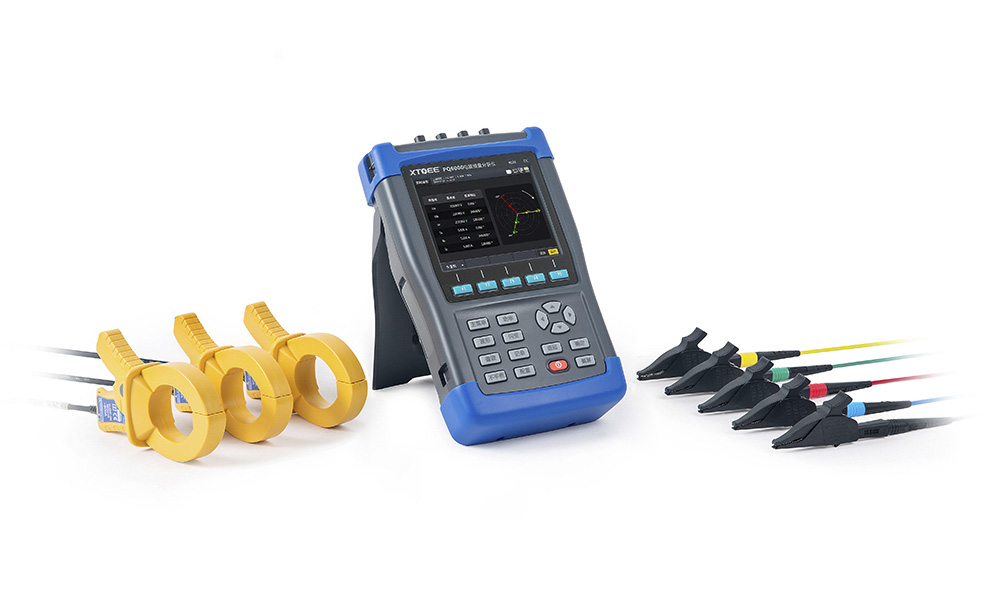

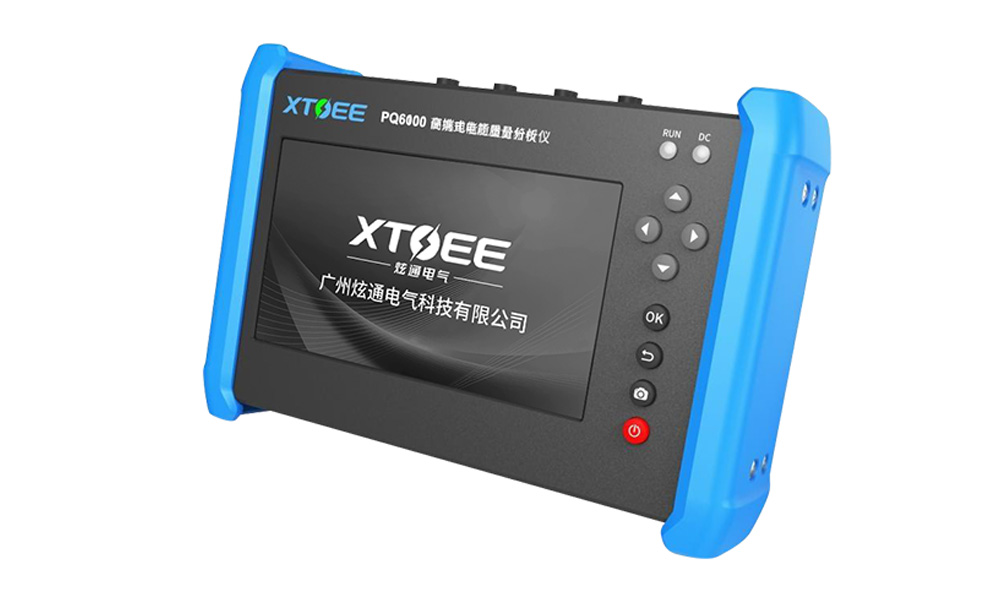

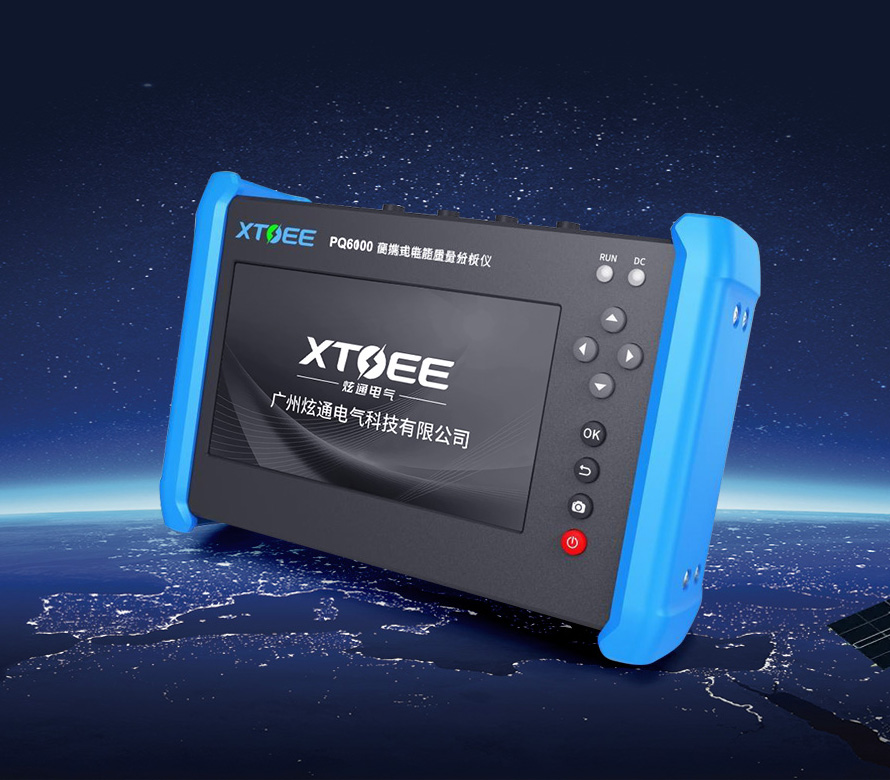

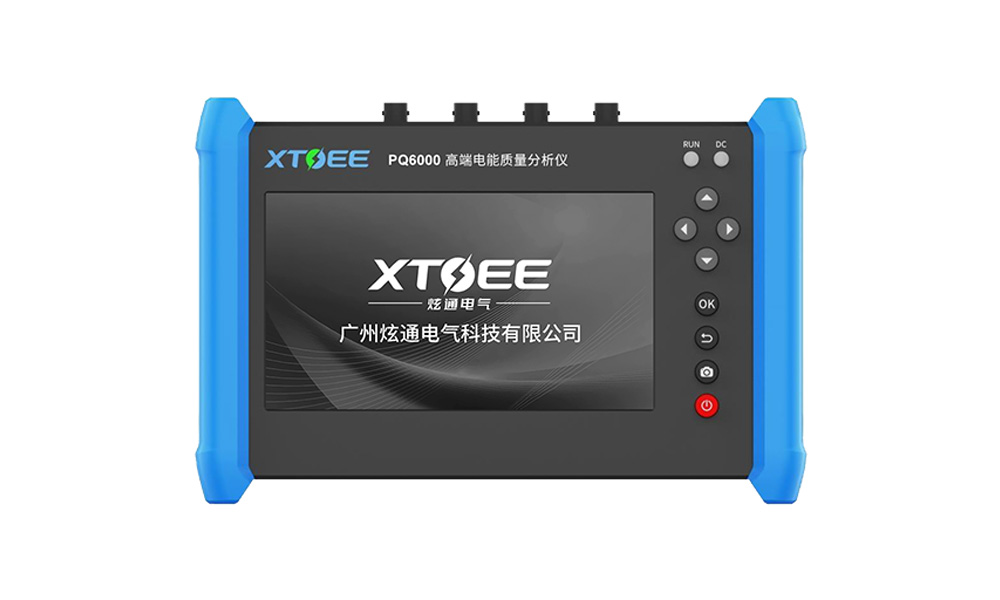

PQ6000高端电能质量分析仪
行业最精准电能质量诊断仪器
PQ6000高端电能质量分析仪，行业最精准的电能质量诊断仪器。A级测量精度，支持1-1000V电压有效值测量，0-6000A电流测量，适配交直流场景。可分析供电线路的电压、电流、谐波、波动、暂降、闪变、三相不平衡、频率等所有电能质量参数，采用 2048 点高精度采样，数据捕捉细腻全面，支持 400Hz 频率测量，可满足航空、军事等特殊领域高频测试需求。
产品特征
| 特征 | 参数 |
|---|---|
| 小巧 | 255*180*65mm |
| 精准 | 测量精度IEC61000-4-30 A级 |
| 持久 | 电池供电>6h |

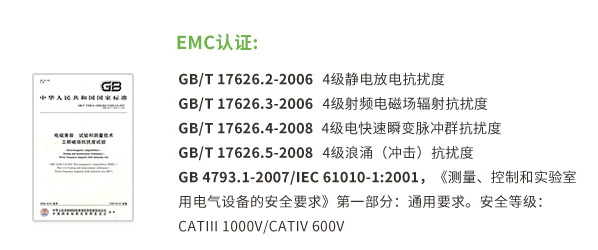

支持标准
| 序号 | 支持标准 |
|---|---|
| 1 | IEC61000-4-30 A级 |
| 2 | IEC61000-4-15闪变测量标准 |
| 3 | IEC61000-4-7谐波测量标准 |
产品参数
| 项目 | 参数 |
|---|---|
| 采样率 | 102.4kHz |
| 通道数 | 4通道电压，4通道电流 |
| 测量量程 | 电压：1-1000V，瞬时6000V 电流：0-6000A（根据电流钳型号） |
| 频率 | 50Hz/60Hz/400Hz |
| 电池 | 可充电聚合物锂电池5000mAh |
| 电池充电时间 | ＜3h（环境温度25℃） |
| 适配器 | 输入交流220V，输出直流15V/3A |
| 存储 | 512G |
| 显示尺寸 | 154.2mm×85.9mm |
| 分辨率 | 1024×600 |
| 重量 | 2kg |
| 操作方式 | 按键操作/触屏操作 |

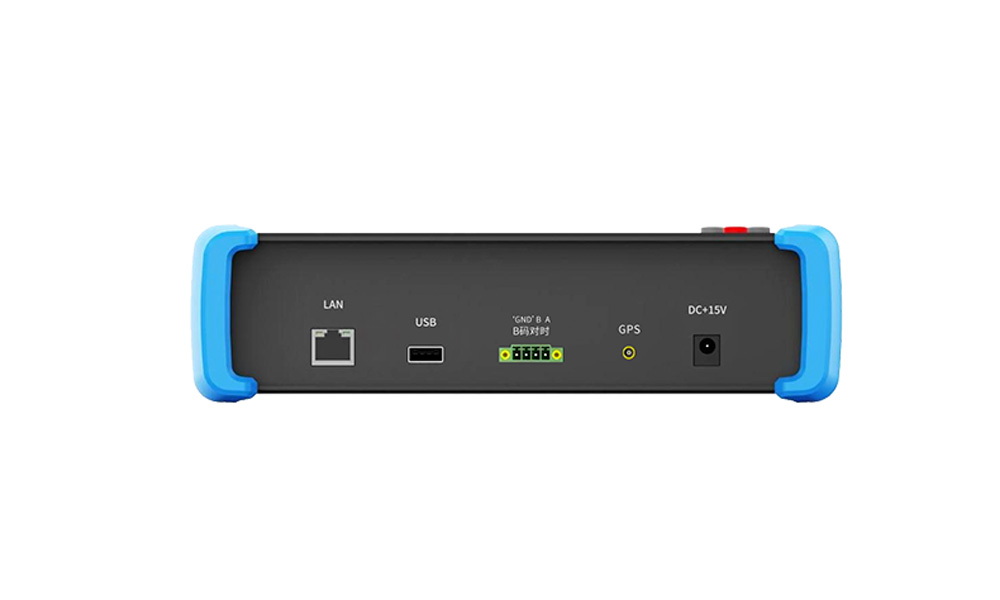

| 接口 | USB3.0，千兆网口 |
配件选项
| 型号 | CTS5A | CTS5A-Pro | CTS200A | CTS500A | CTS6000A |
|---|---|---|---|---|---|
| 外观 |  |  |  |  |  |
| 电流量程（AC） | 5A | 5A | 200A | 500A | 6000A |
| 可测电流范围 | 0.5A～50A | 0.5A～50A | 20A~200A | 50A~500A | 600A～6000A |
| 输出电压（AC） | 10mV/A | 10mV/A | 1mV/A | 1mV/A | 68mV/kA |
| 幅值精度 | ±0.3% rdg | ±0.3% rdg | ±0.5% rdg、±0.01%f.s | ±0.3% rdg | ±0.5% rdg、±0.01%f.s |
| 相位精度 | ±2° | ±0.5° | ±1° | ±0.5° | ±1° |
| 最大允许输入（AC） | 50A连续 | 50A连续 | 240A连续 | 550A连续 | 7000A连续 |
| 带宽 | 40Hz-5kHz | 40Hz-5kHz | 45Hz-5kHz | 40Hz-5kHz | 45Hz-5kHz |
| 工作电压 | CAT Ⅲ 300Vrms | CAT Ⅲ 300Vrms | CAT Ⅲ 600Vrms | CAT Ⅲ 600Vrms | CAT Ⅲ 600Vrms |
| 可测导体直径 | <15mm | ≤12mm | ≤46mm | <46mm | ≤180mm |
| 输出线长 | 3m | 2.5m | 3m | 3m | 2m |
| 输出接头 | 安全BNC | 安全BNC | 安全BNC | 安全BNC | 安全BNC |
| 名称 | 电压测试夹 | 测量线 | |
|---|---|---|---|
| 外观 |  |  | |
| 型号 | XDK-1033，66.9575.21 | XMS-414，66.9014-200.21 | |
| 电压安全等级 | CAT III 1000Vrms | 200cm | |
| 最大电流 | 32A | 19A | |
| 认证 | CE、UL | CAT III1000Vrms | |
| 颜色 | 黑色/绿色 | CE、UL | |
| 品牌 | Multi-Contact | Multi-Contact |
测量精准，操作便捷，功能全面
全面覆盖电能质量的所有参数测量
支持 GPS 卫星对时与 B 码对时双模式
支持 GPS 卫星对时与 B 码（IRIG-B）对时双模式，实现单设备时间精度 ±50ns、多设备跨站点时间同步误差＜1ms，适配 “多节点分布式监测” 场景。
支持 400Hz 频率测量
支持 400Hz 频率测量，适配军工、航天等特殊高频场景，精准捕捉高频电信号特性，保障特殊领域电力系统稳定监测。

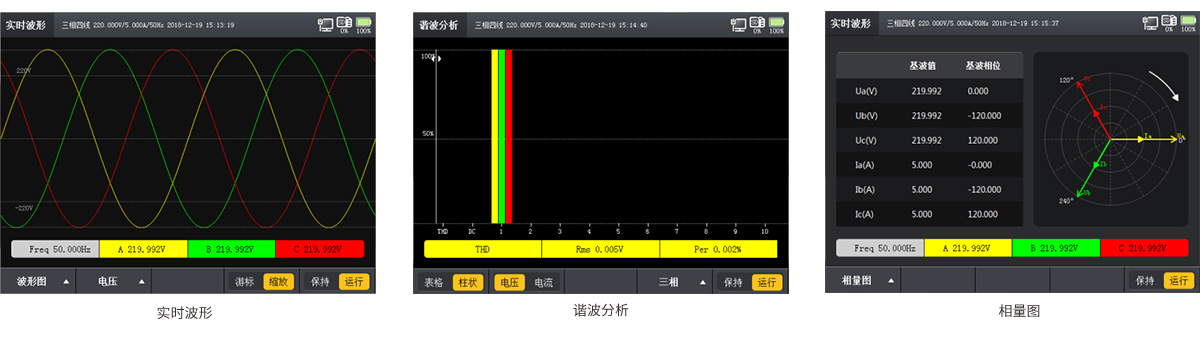

实时数据查看
实时展示电压、电流波形、幅值、相位、谐波、不平衡、功率、闪变等所有电能质量测量参数

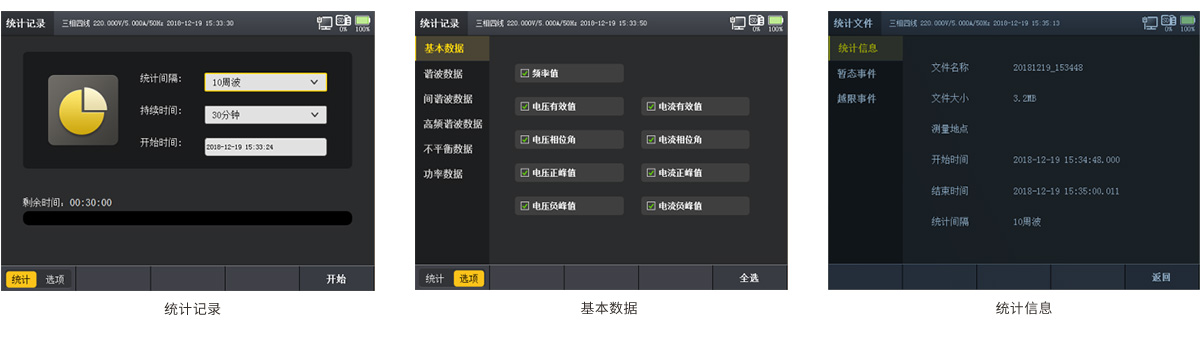

数据统计记录
支持多达800多种电能质量测量参数的最大值、最小值、平均值、cp95值的数据统计记录功能，并支持电能质量暂态事件、越限事件的监测记录

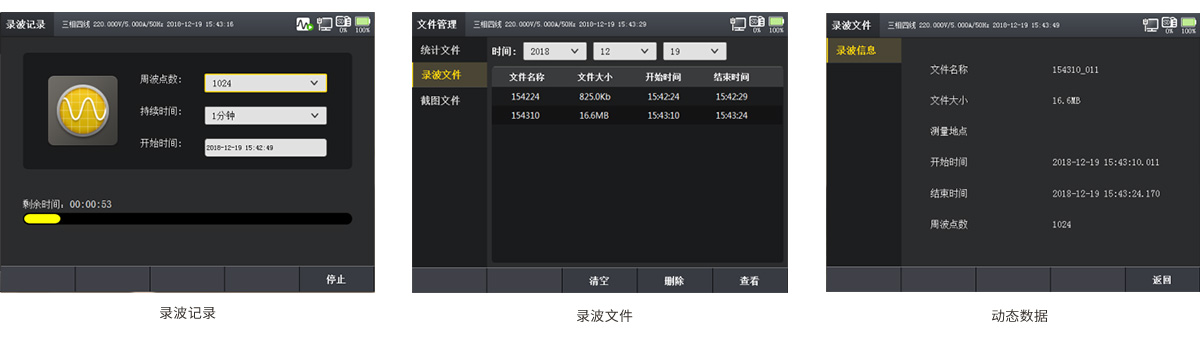

实时波形记录
支持128/256/512/1024点每周波的实时波形记录功能，录波文件采用标准comtrade格式文件
Modbus通信协议
Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气 Schneider Electric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
