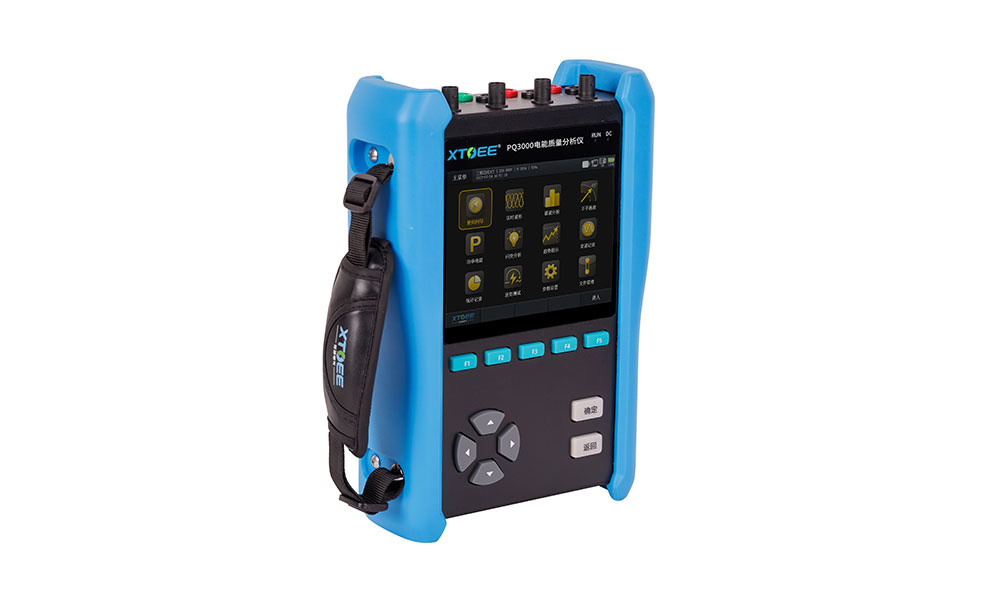

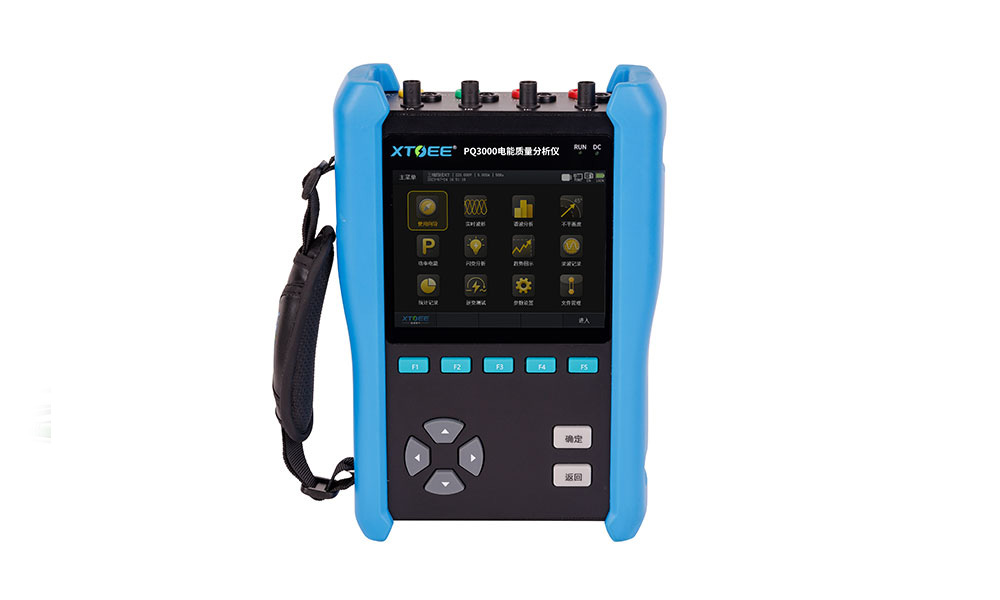

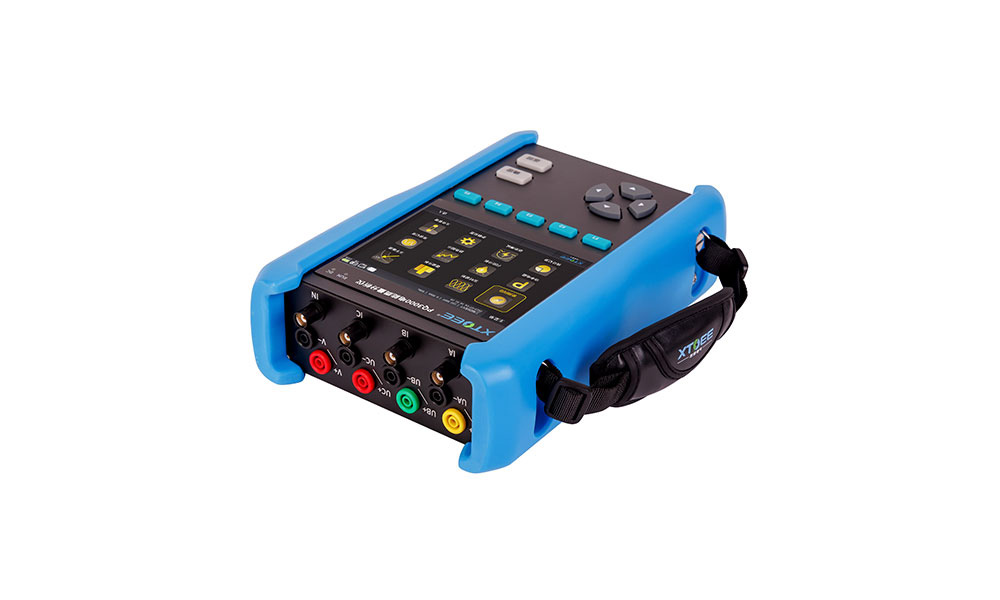

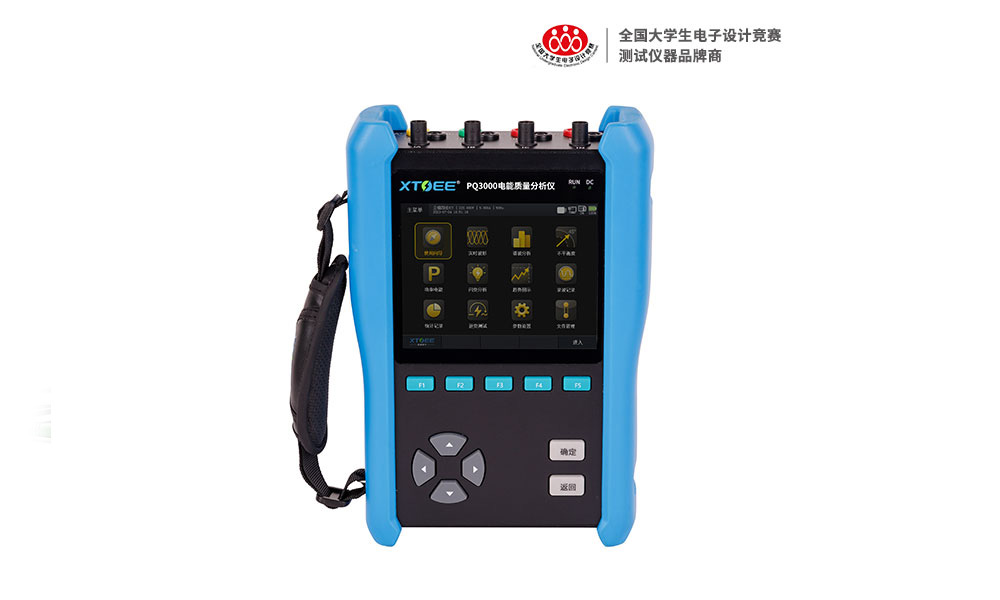

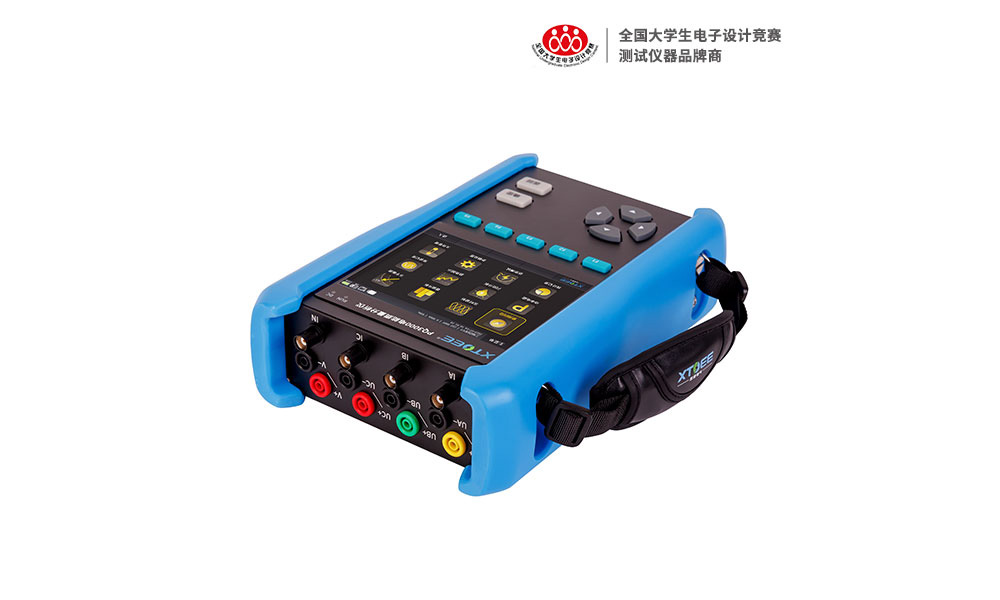

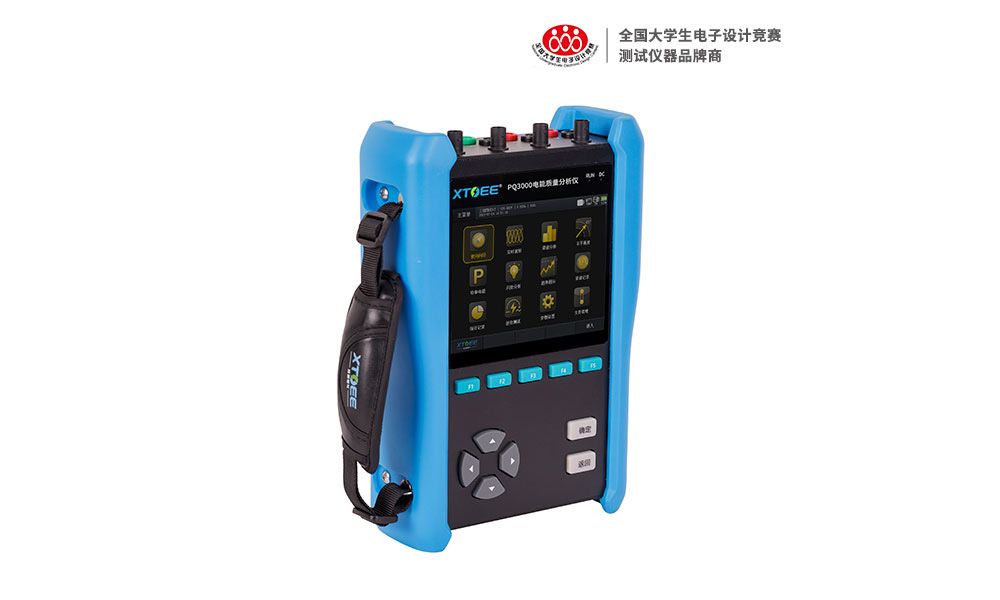

PQ3000便携式电能质量分析仪

便于光伏逆变测试的电能质量分析仪

PQ3000便携式电能质量分析仪，不仅可分析传统的电能质量参数，还具备光伏逆变测试的功能。具备4G、以太网、开入接点、开出接点、USB等多种通信接口。

产品特征

项目	参数
小巧	25518065mm
精准	测量精度IEC61000-4-30 A级
持久	电池供电＞9h

产品标准

序号	支持标准
1	IEC61000-4-30 A级
2	GB/T 19964-2012光伏发电站接入电力系统技术规定
3	GB/T 19963.1-2021风电场接入电力系统技术规定

产品参数

项目	参数
采样率	12.8kHz
通道数	4通道电压，4通道电流
测量量程	电压：1-1000V，瞬时6000V 电流：交流、直流
频率	50Hz/60Hz
电池	可充电聚合物锂电池5000mAh
电池充电时间	＜3h（环境温度25℃）
适配器	输入交流220V，输出直流15V/3A
存储	8G
显示尺寸	122.8mm×84.6mm
色彩	26万色
分辨率	640×480
重量	2.3kg
操作方式	按键操作
接口	USB2.0，千兆网口，485，4G天线

功能参数

项目	参数
基本功能	电压电流测量
	频率测量
	谐波测量
	功率测量
	闪变测量
	不平衡测量
	逆变测试
	录波分析
	统计记录
其它功能	开入开出
	B码对时
	4G通信
	USB传输
	网口传输

配件选项

型号	CTS5A	CTS5A-Pro	CTS200A	CTS500A	CTS6000A
外观
电流量程（AC）	5A	5A	200A	500A	6000A
可测电流范围	0.5A～50A	0.5A～50A	20A~200A	50A~500A	600A～6000A
输出电压（AC）	10mV/A	10mV/A	1mV/A	1mV/A	68mV/kA
幅值精度	±0.3% rdg	±0.3% rdg	±0.5% rdg、±0.01%f.s	±0.3% rdg	±0.5% rdg、±0.01%f.s
相位精度	±2°	±0.5°	±1°	±0.5°	±1°
最大允许输入（AC）	50A连续	50A连续	240A连续	550A连续	7000A连续
带宽	40Hz-5kHz	40Hz-5kHz	45Hz-5kHz	40Hz-5kHz	45Hz-5kHz
工作电压	CAT Ⅲ 300Vrms	CAT Ⅲ 300Vrms	CAT Ⅲ 600Vrms	CAT Ⅲ 600Vrms	CAT Ⅲ 600Vrms
可测导体直径	<15mm	≤12mm	≤46mm	<46mm	≤180mm
输出线长	3m	2.5m	3m	3m	2m
输出接头	安全BNC	安全BNC	安全BNC	安全BNC	安全BNC

名称	电压测试夹	测量线
外观
型号	XDK-1033，66.9575.21	XMS-414，66.9014-200.21
电压安全等级	CAT III 1000Vrms	200cm
最大电流	32A	19A
认证	CE、UL	CAT III1000Vrms
颜色	黑色/绿色	CE、UL
品牌	Multi-Contact	Multi-Contact

支持4通道电压电流采集

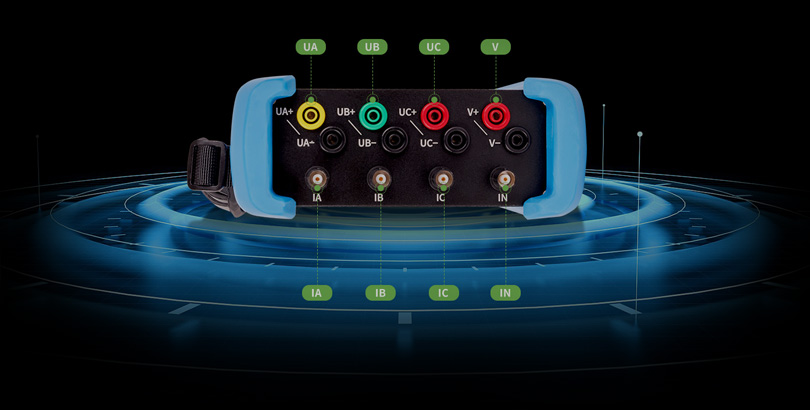

PQ3000支持4个电压通道、4个电流通道同时采样，既可以采样交流电压电流，也可以采样直流电压电流，其中电压采样通道为差分式采样，能够更好的应用于光伏逆变器的测试。

支持4通道电压电流采集

PQ3000支持4个电压通道、4个电流通道同时采样，既可以采样交流电压电流，也可以采样直流电压电流，其中电压采样通道为差分式采样，能够更好的应用于光伏逆变器的测试。

具备多种通信方式

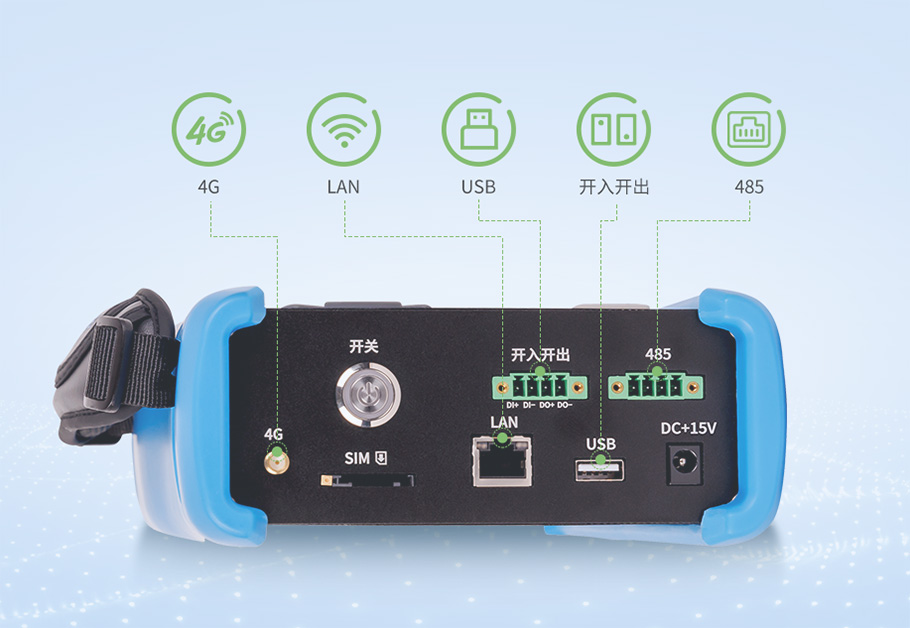

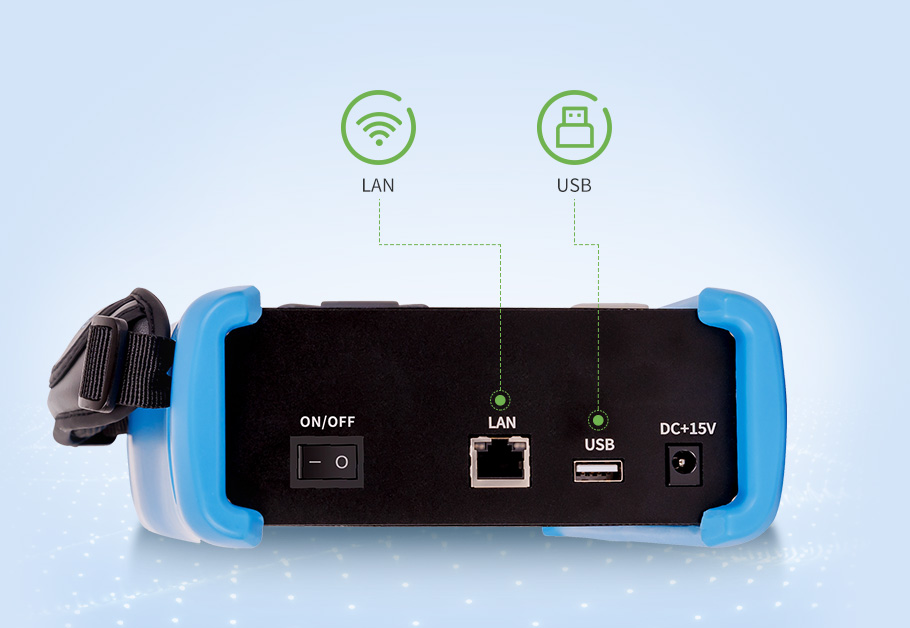

PQ3000具备多种通信方式，用户无论是想远程查看数据，还是想导出数据文件都极其方便。

具备多种通信方式

PQ3000具备多种通信方式，用户无论是想远程查看数据，还是想导出数据文件都极其方便。

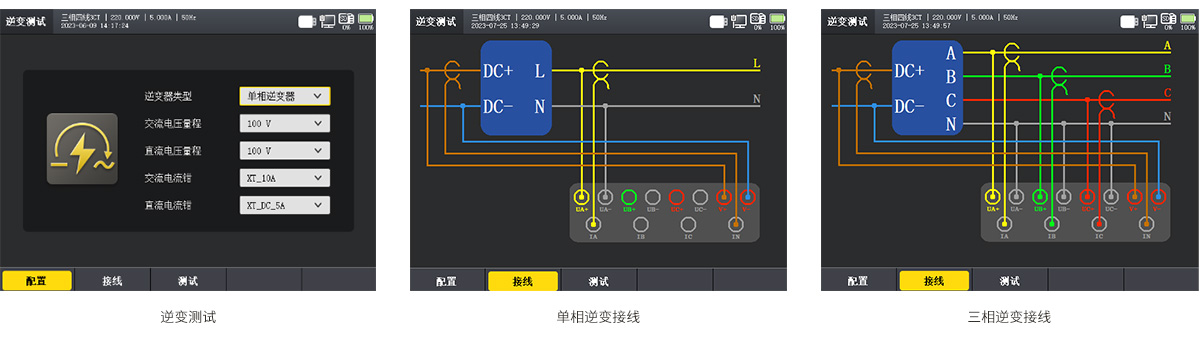

光伏逆变测试

可以选择单项逆变器或三相逆变器测试，并显示逆变器的输入功率、输出功率和逆变器效率等参数。

实时数据查看

数据分析窗口为10周波，能够实时显示各项测量数据。

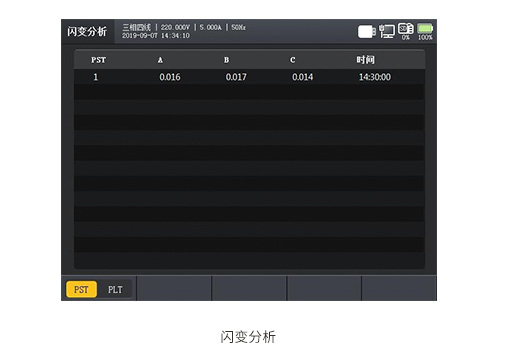

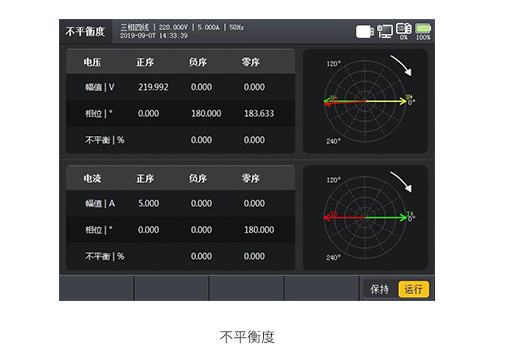

传统电能质量分析

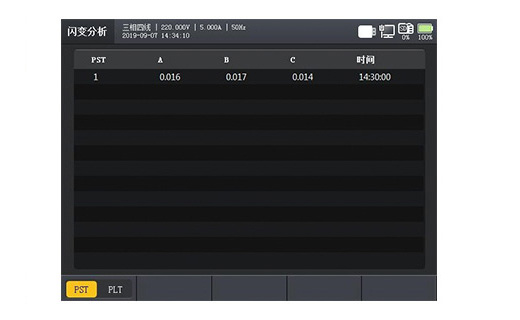

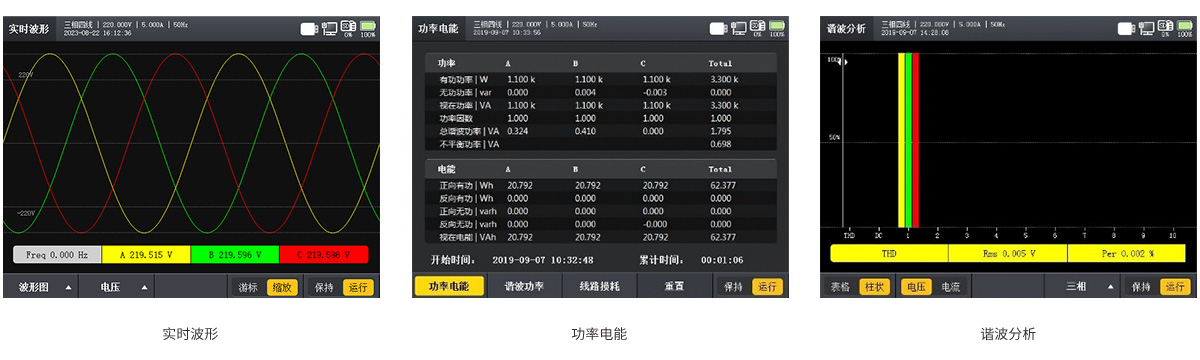

实时展示电压、电流波形、幅值、相位、谐波、不平衡、功率、闪变等所有电能质量测量参数。

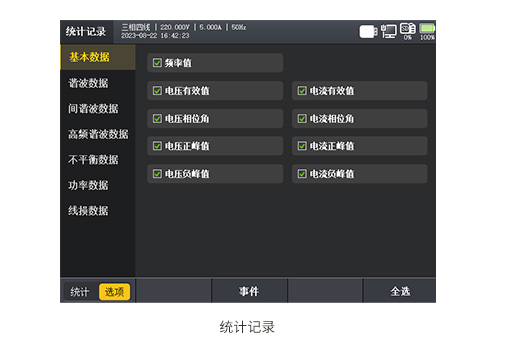

数据统计记录

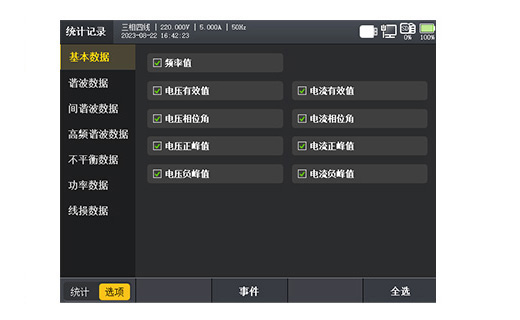

支持多达800多种电能质量测量参数的最大值、最小值、平均值、cp95值的数据统计记录功能，并支持电能质量暂态事件、越限事件的监测记录。

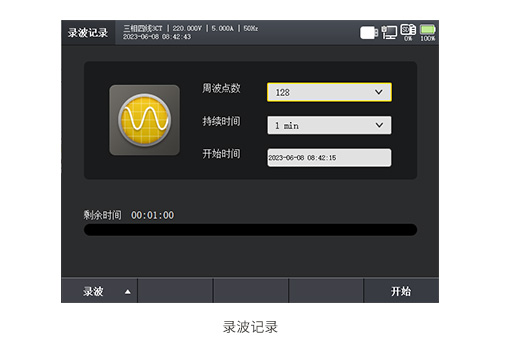

实时波形记录

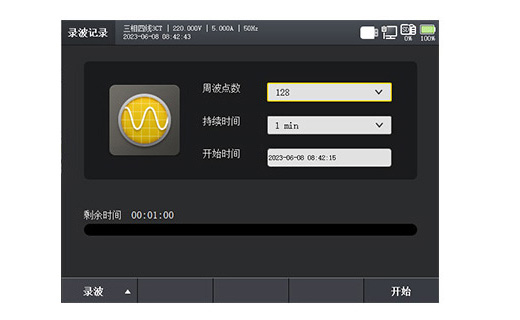

支持128/256点每周波的实时波形记录功能，录波文件采用标准comtrade格式文件。
