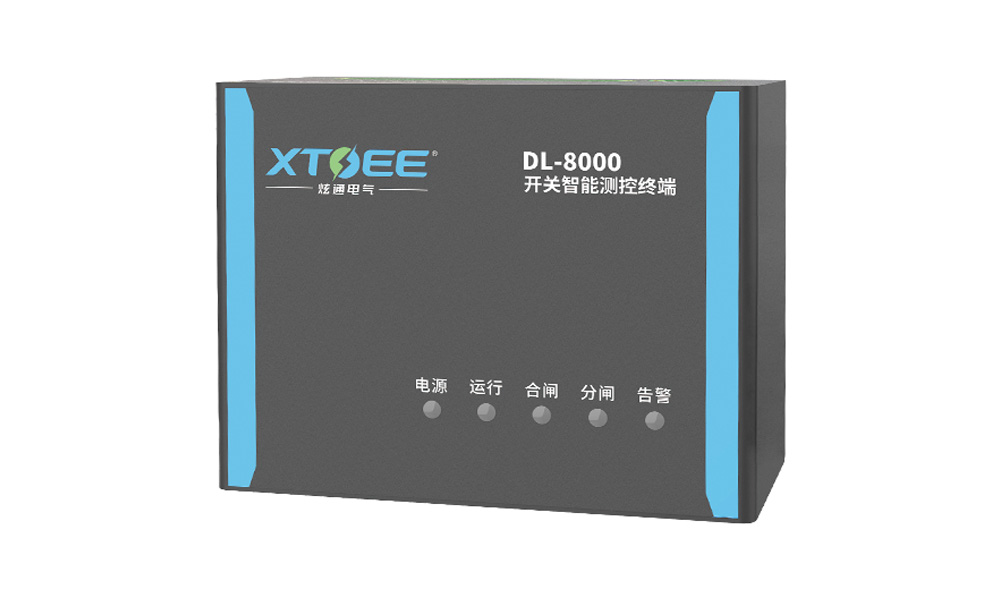

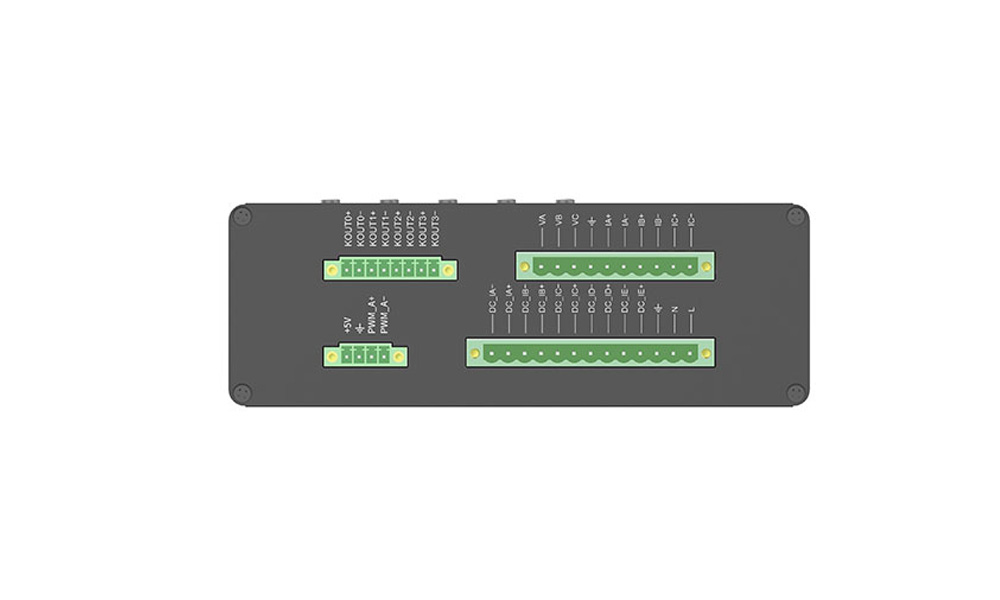

DL8000 智能开关测控终端

集电力监测、状态监测、智能控制、数据可视化于一体的智能化监控设备

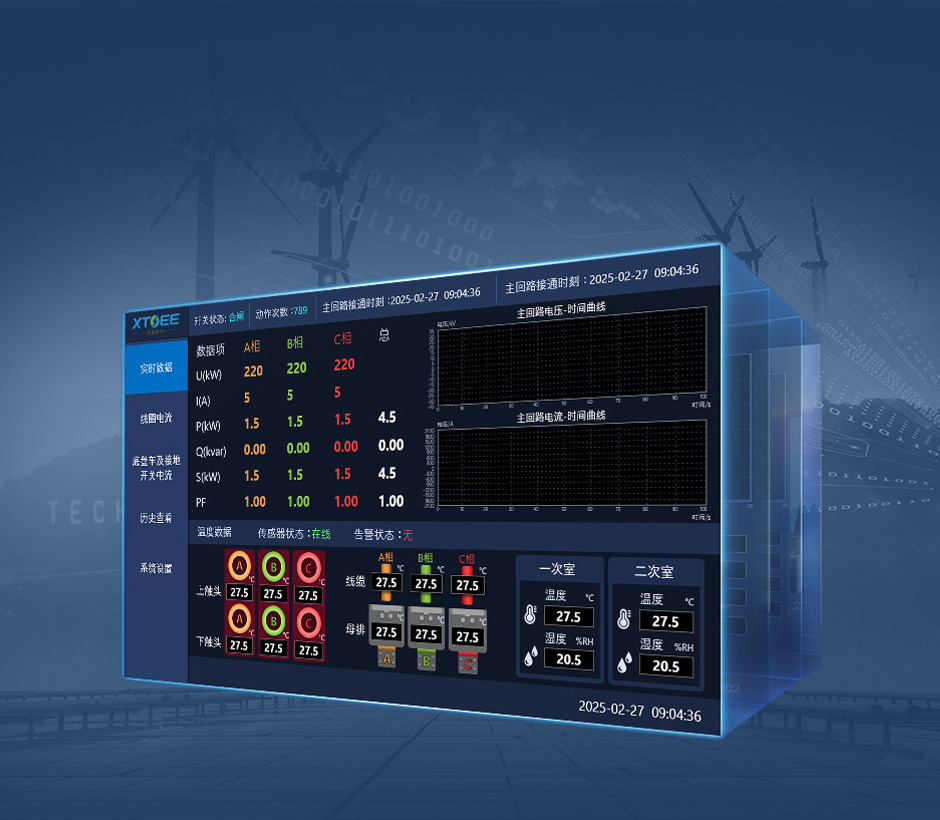

DL8000智能开关测控终端是一款集电力监测、状态监测、智能控制、数据可视化于一体的智能化监控设备。通过嵌入到电柜中，可以实现电压电流监测、电能质量检测、环境及母线温度监测、电机状态监测、分合闸线圈监测等功能。支持直接行程采集，可分析分合闸速度、弹跳情况、行程时间等参数。

开关状态监测技术参数

在线监测	数据采集	技术参数

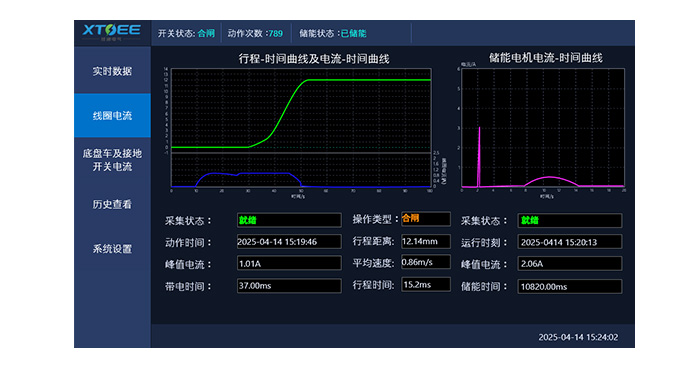

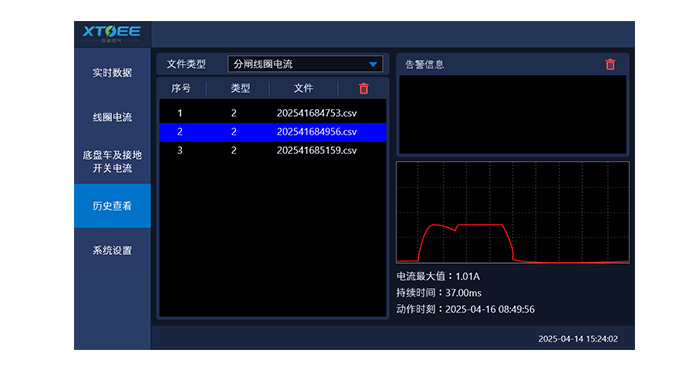

分/合闸线圈电流	分/合闸电流--时间曲线	完整记录分合闸过程；采样频率：10kHz；精度：误差不大于±2.5%。
行程	行程--时间曲线分合闸速度	角位移精度：0.15°，误差不大于±2.5%；采样频率：10kHz；

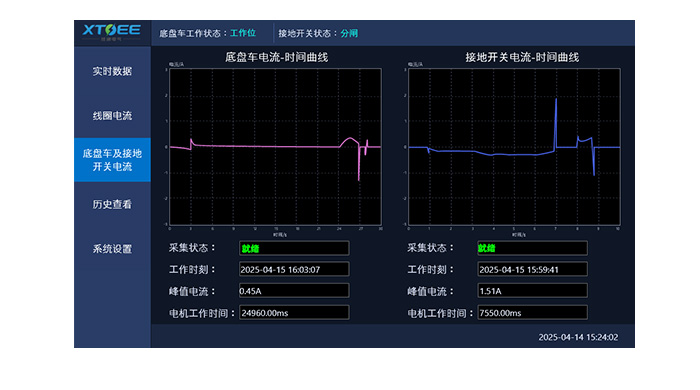

储能电机、底盘车电机、地刀电机电流	电机电流--时间曲线	采样频率：50Hz；精度：误差不大于±2.5%。
机械寿命	累计分/合闸次数	准确度100%
触头、母排、电缆温度	温度--时间曲线、温升	工作电压：6kV~35kV；测量范围：-40℃~150℃；采样精度：误差不大于±1℃。
一次室、二次室温度、湿度	环境温度--时间曲线环境湿度--时间曲线	环境温度测量范围：-40℃~80℃；温度采样精度：误差不大于±1℃。环境湿度测量范围：5~99%RH；湿度采样精度：误差±3%。
主回路电压、电流	电压--时间曲线电流--时间曲线	采样频率：10kHz；精度：误差不大于±2.5%。
