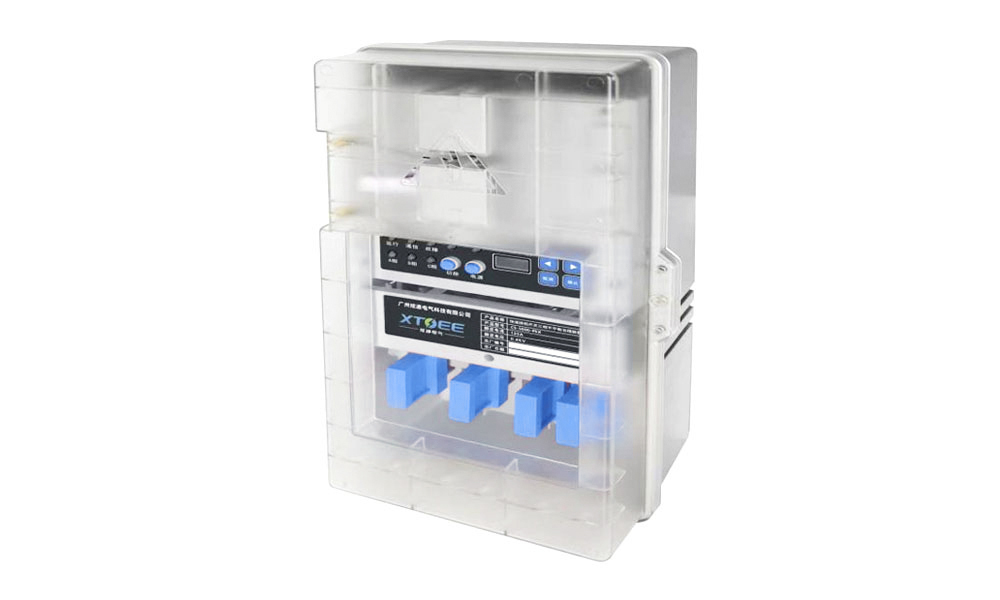

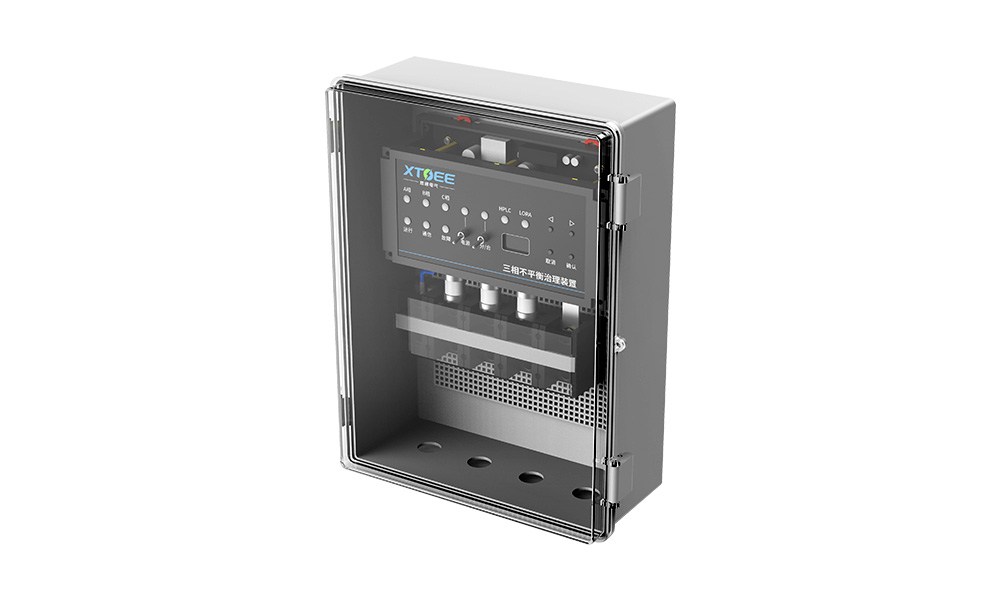

CS-5000三相不平衡治理装置

CS-5000三相不平衡治理装置，采用等电压0毫秒无缝换相技术，是一种实时、智能的自动负荷调控系统，对单相负荷进行有载换相调度，完美有效地解决低压配网三相不平衡问题。

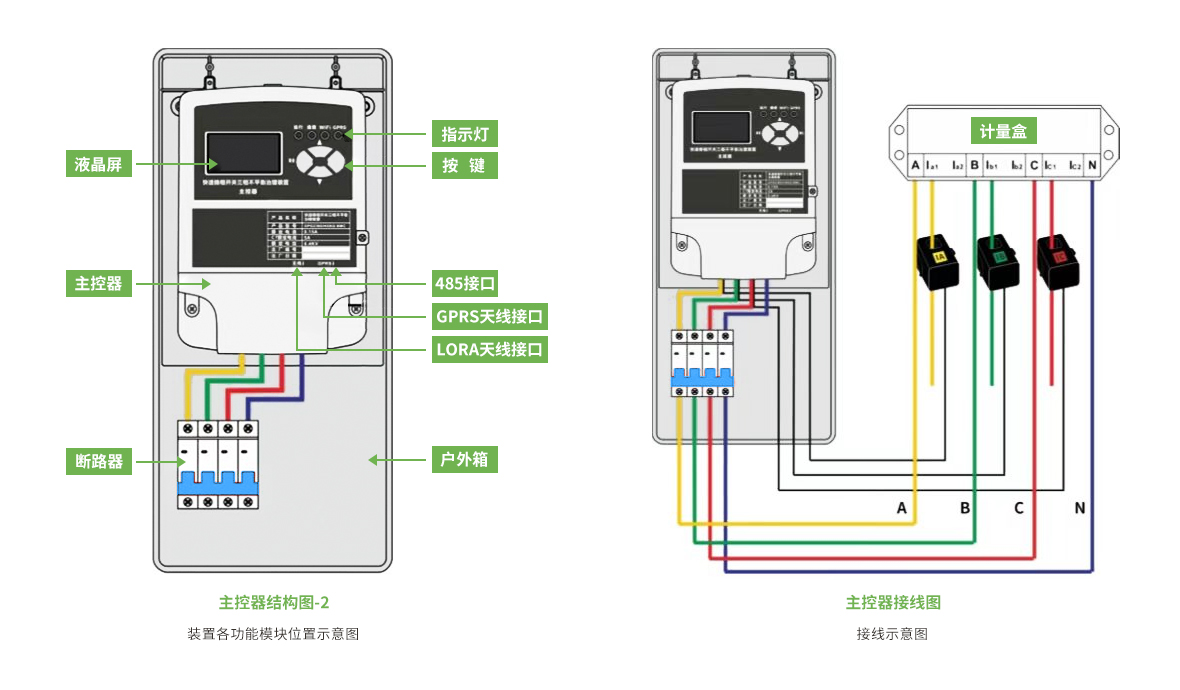

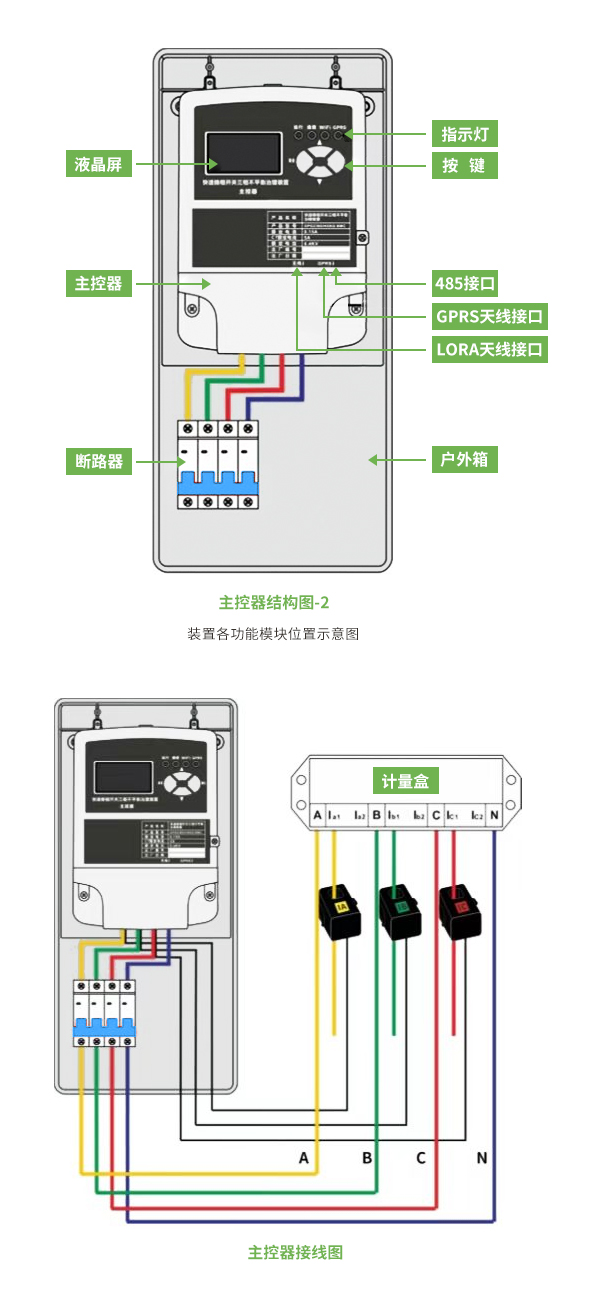

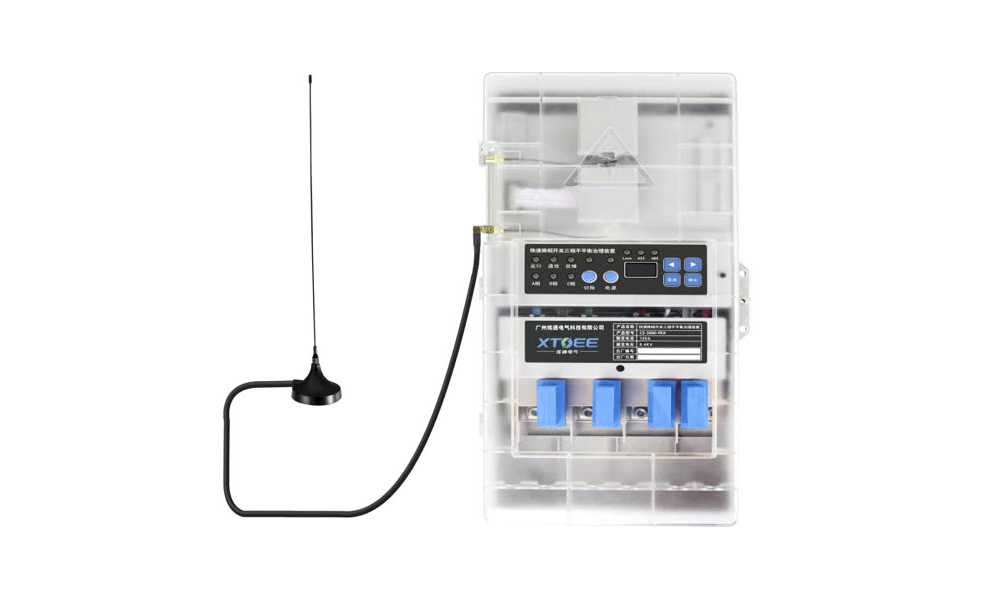

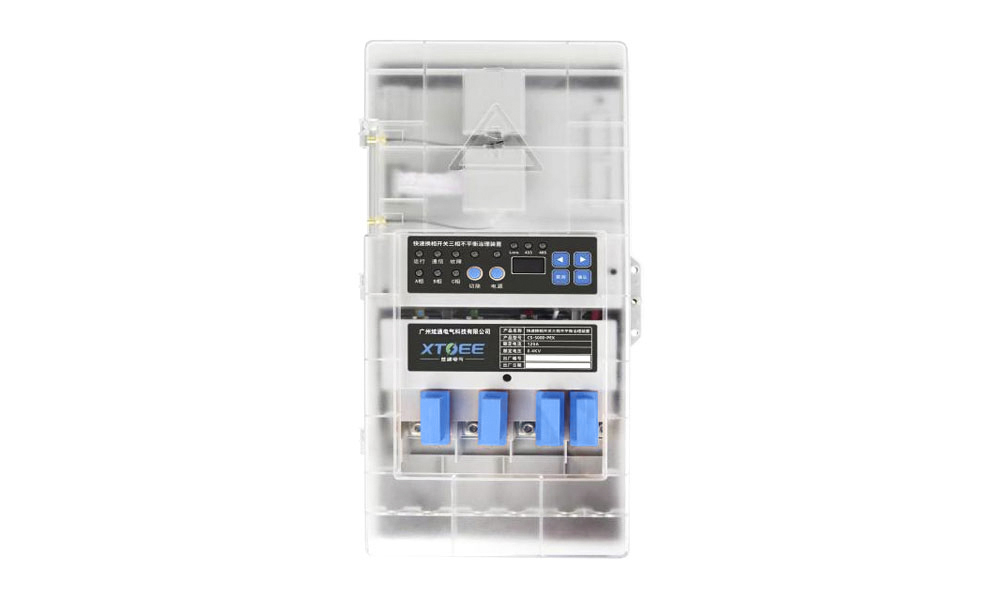

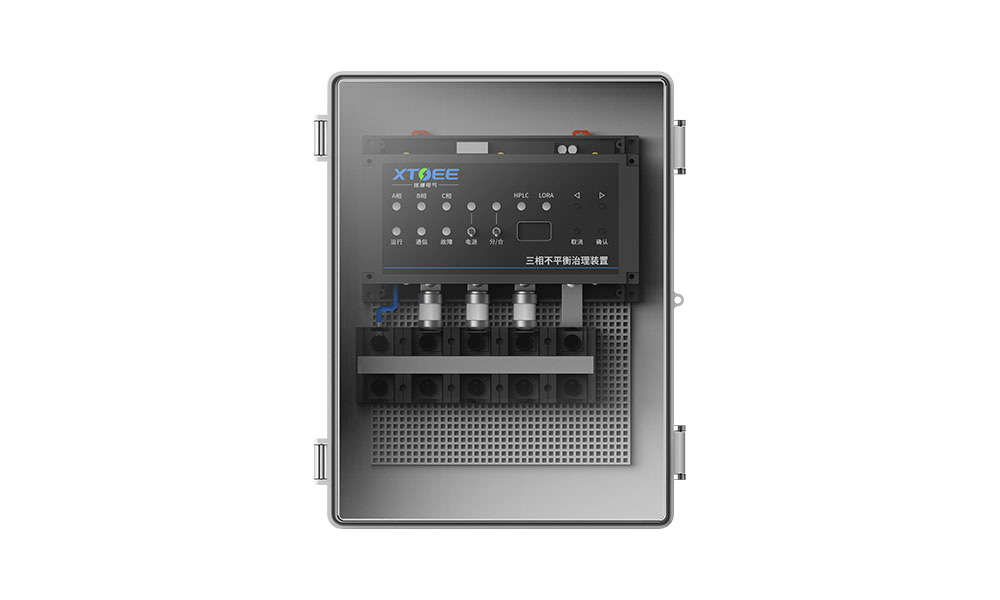

CS-5000换相开关式三相不平衡治理装置由主控器CS-5000-BMC和换相器CS-5000-PEX组成。

产品技术参数

产品名称	换相开关	主控器
产品型号	CS-5000-PEX	CS-5000-BMC

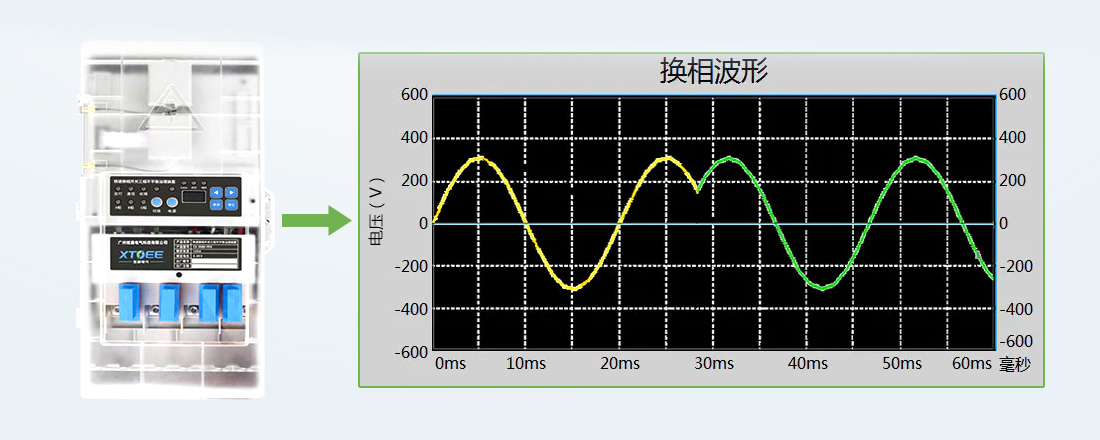

换相时间	0ms

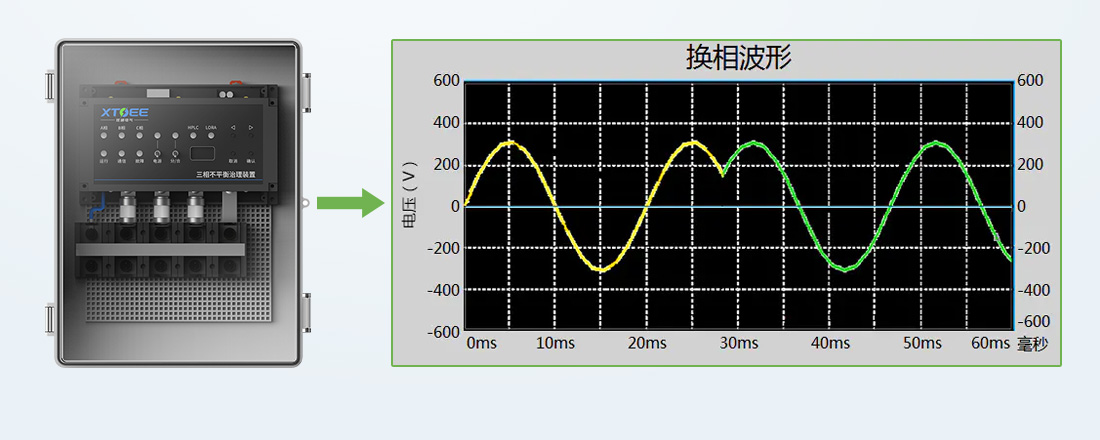

换相方式	有载等电压 0 毫秒无缝换相

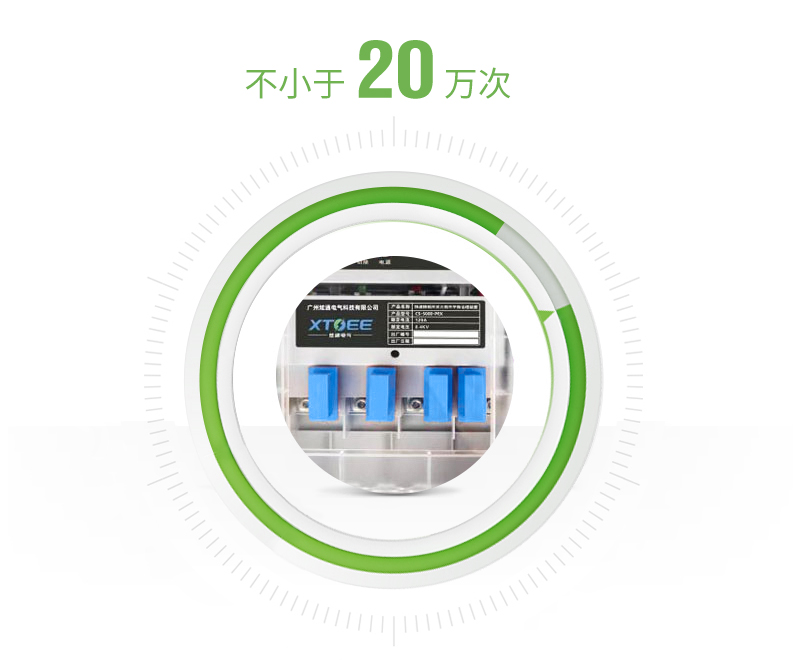

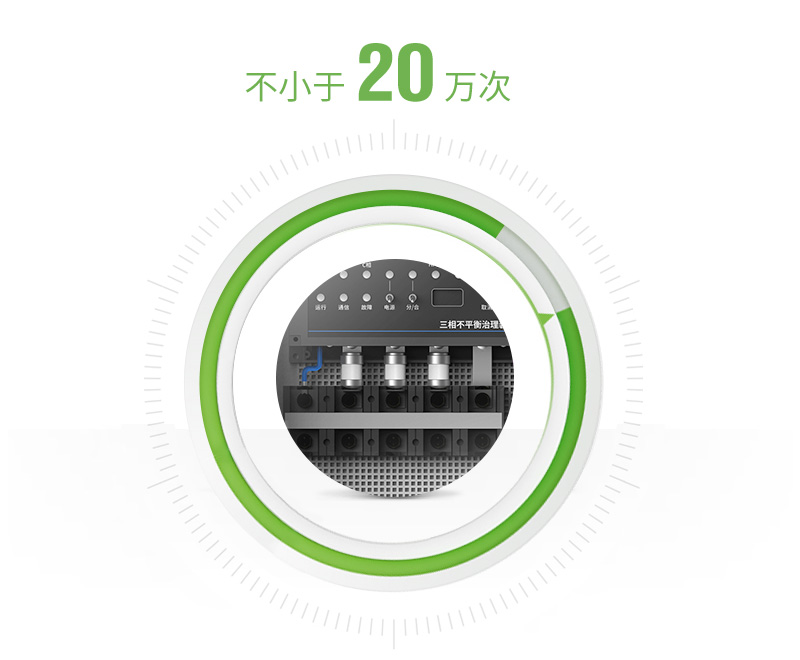

换相寿命	不小于 20 万次（约 10 年）

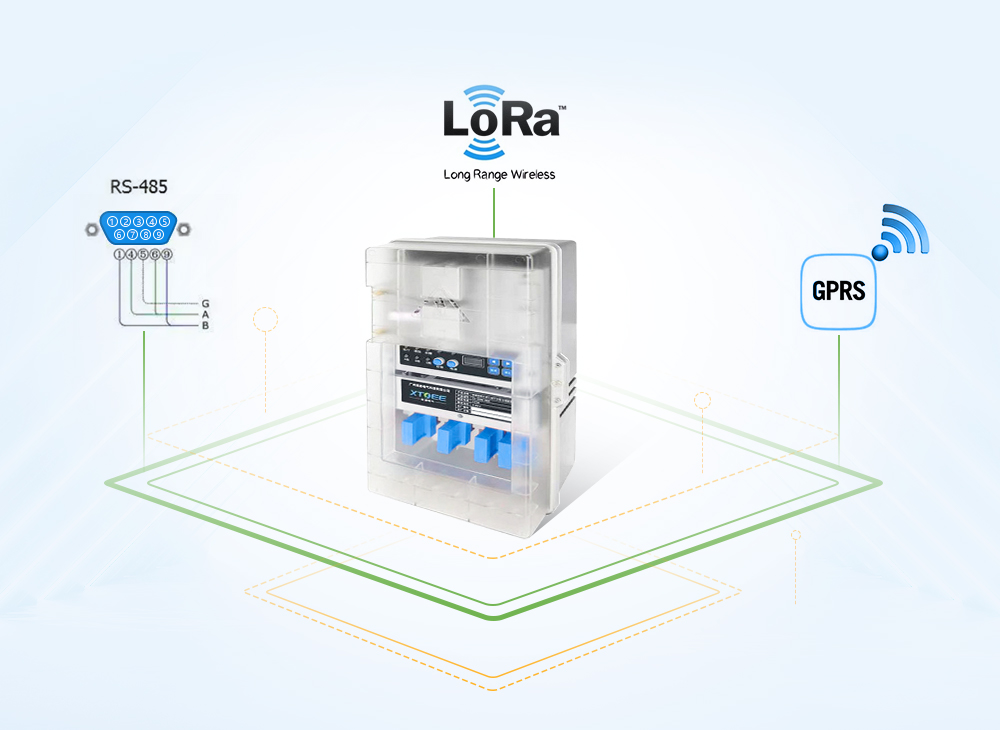

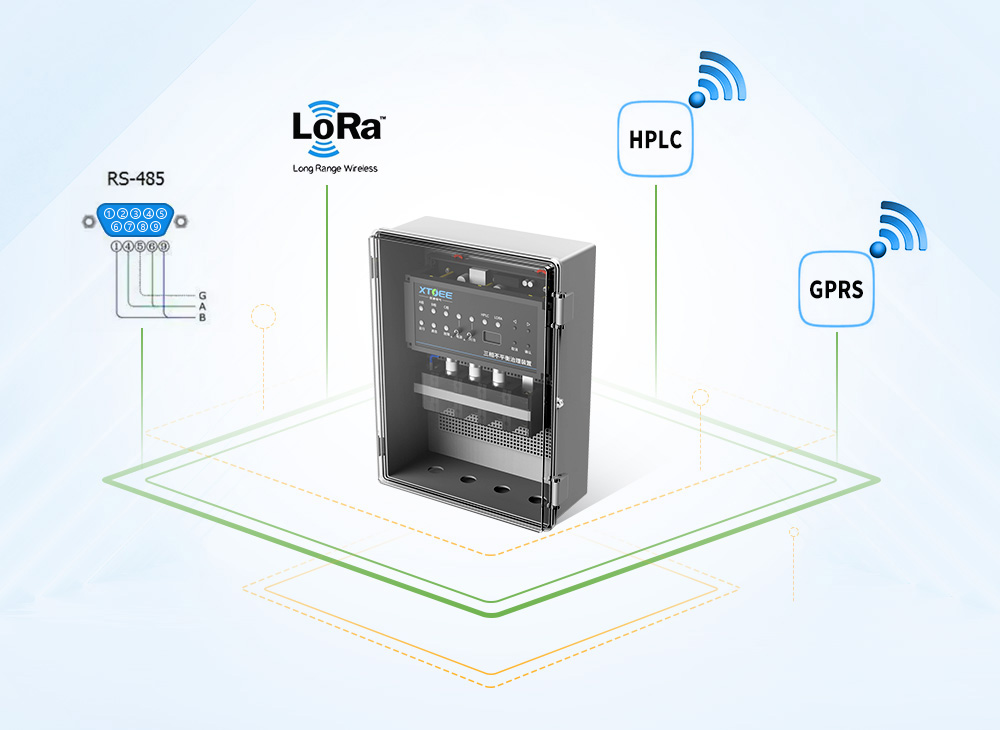

通信方式	230MHz LORA 无线通信、433MHZ 通信、RS485	230MHz LORA 无线通信、GPRS、RS485
上行数据		三相电压、三相电流、零线电流、换相事件、告警事件、换相次数、三相不平衡度、负载率、功率因数
通信距离	无障碍物≤4000 米，建筑物间≤1500 米	无障碍物≤4000 米，建筑物间≤1500 米
接线方式	三相四线制	三相四线制
互锁方式	硬件压差、信号差分互锁；软件校验闭锁
调整方式		实时电流平衡、功率平衡
额定电压	相间 380V±20%/单相 220V	相间 380V±20%单相 220V
额定电流	120A	0.05A；采样 CT：5A
额定频率	50Hz，允许偏差：±5%	50Hz，允许偏差：±5%
绝缘电阻	≥100MΩ	≥100MΩ
过载能力	2 倍额定电流：1 分钟	2 倍额定电流：1 分钟
耐受电压	工频 2.5kV、冲击 5kV	工频 2.5kV、冲击 5kV
功耗	≤2.5W	≤2.5W
安装方式	杆上/壁挂	杆上/壁挂
防护等级	IP54	IP54
使用环境	室内/室外，-40℃~85℃	室内/室外，-40℃~85℃
海拔高度	≤2000 米	≤2000 米
重量	约 3700g	约 3574g
外形尺寸	485mm227mm109mm	540mm260mm125mm
