DVR1000电压暂降治理装置

实时控制型动态电压调节器

DVR1000电压暂降治理装置由逆变器、隔离变压器、超级电容、SCR开关等组成，补偿电网的能量由超级电容提供，在发生电压暂降的时候，可以切掉电网电压，由超级电容全力为负载提供能量，不受电网电压波动的影响。补偿深度能覆盖到0~130%，有效治理电压暂降，电压暂升和瞬时电压中断，为用户避免电压波动造成经济损失及生产损失。

产品特征

电网运行模式	电压暂降/暂升运行模式	维修旁路运行模式

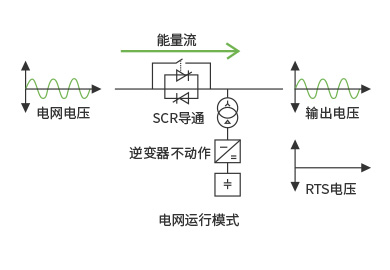

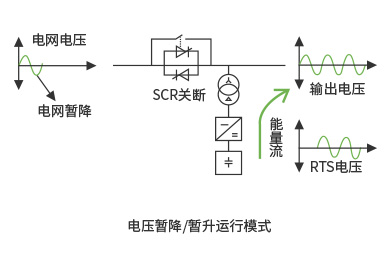

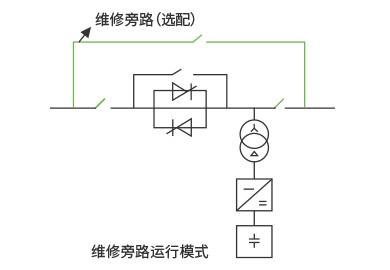

当电网电压在正常范围内，DVR1000处于待机状态，控制晶闸管SCR为导通状态，逆变器不工作，超级电容为满电状态。输出电压即为电网电压。	在电网发生电压暂降/暂升时，DVR1000快速控制晶闸管断开，电网电压完全与负载隔断。与此同时系统由超级电容通过逆变器放电，全力向负载输出预先设定的标称电压，保证负载输出电压稳定在100%。	AVC-RTS配有维修旁路，当系统需要检修/维护时，可以通过维修旁路使AVC-RTS脱离电网进行检修，无需停电，不影响负载正常运行。(维修旁路属于选配件，客户也可以自己配置)。

产品参数

项目	参数
额定交流输入线电压	208V/220V/380V/400V/480V/600V/690V
输入电压范围	-20%~+20%
电网频率	50 Hz/60 Hz(±10%)
系统线制	三相三线/三相四线
系统容量	50/60 /100/150/200/300/450/600/900/1200/1500/1800/2400KVA
整机效率	>99.4%
快速响应时间	＜250us
典型响应时间	2 ms
电压调节精度	连续可调，梯度0.1V
暂降补偿能力	0-130%剩余电压补偿100%支撑3-30s，标准机型支撑时间3s，其他需求可定制
故障旁路	具备
维修旁路	选配
嗓音	<65db
散热方式	智能风冷

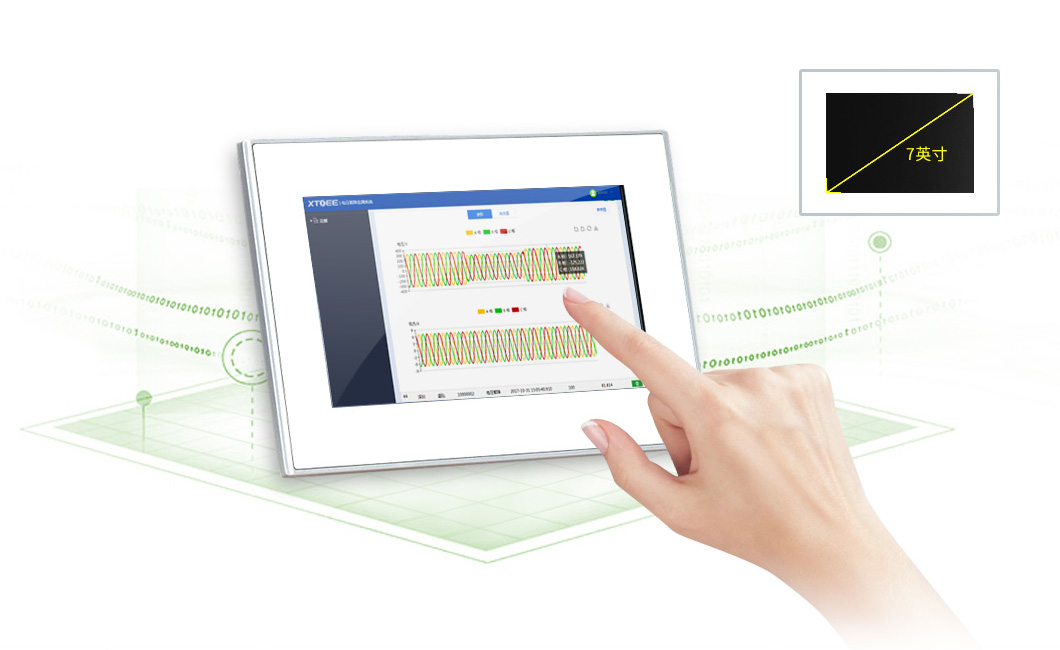

用户界面	7英寸彩色触摸屏，支持多种语言
触控面板	全部参数控制、系统事件日志、电压事件日志
事件记录及数据记录	具备
录波功能和显示	具备
通信接口	网口、RS485
通信协议	Modbus协议、TCP
干接点	运行状态及故障干接点
安装方式	整柜式
进线方式	下进线
防护等级	IP20
颜色	浅灰色（国标7035）/或客户定制
海拔高度	<1500m，在1500m-3000m，根据国标GB/T3859.2，每上升100m，功率降低1%。
运行温度	-10℃~+40℃
相对湿度	5%~95%，无凝露

电网电压事件	电压剩余量	输出电压	矫正维持时间
三相电网电压暂降	130%剩余电压	100%	3s或根据客户需求，可定制
	90%剩余电压	100%	3s或根据客户需求，可定制
	50%剩余电压	100%	3s或根据客户需求，可定制
	0%剩余电压	100%	3s或根据客户需求，可定制
单相电网电压暂降	50%剩余电压	100%	3s或根据客户需求，可定制
	30%剩余电压	100%	3s或根据客户需求，可定制
	60%~120%剩余电压	100%	3s或根据客户需求，可定制
备注：更长补偿时间可根据客户需求通过增加超级电容的形式实现

产品特点	用户利益
采用超级电容储能元件	免维护，运行成本低，无环境污染
可靠性高	故障率低，设备本身故障不会引起负载掉电

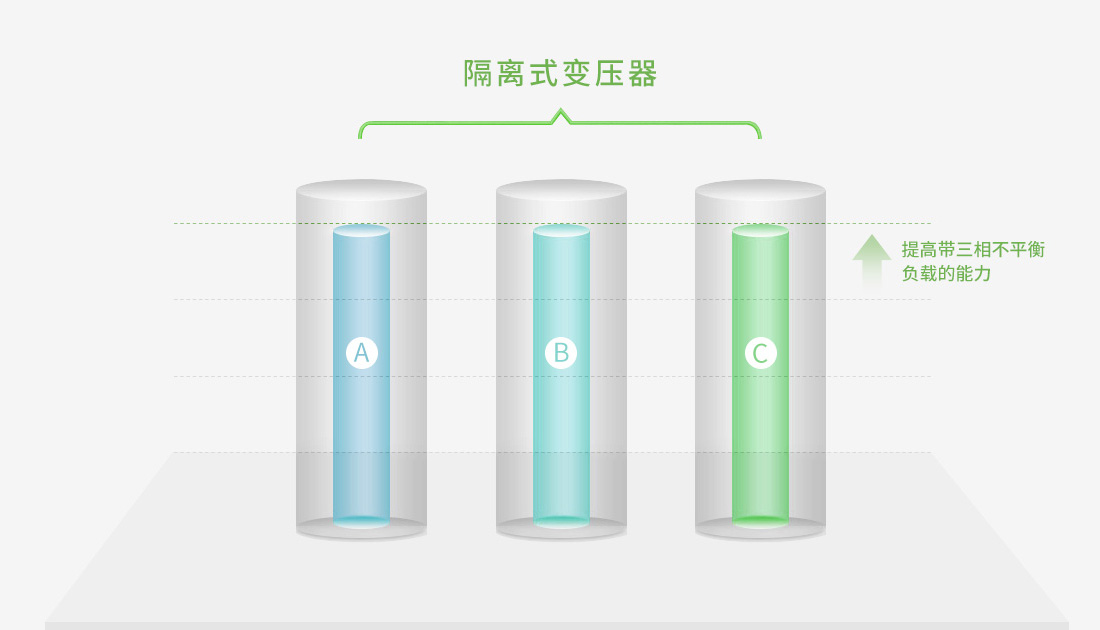

采用隔离式变压器	交直流隔离
高效率，损耗小	长期运行，节省大量电能损耗

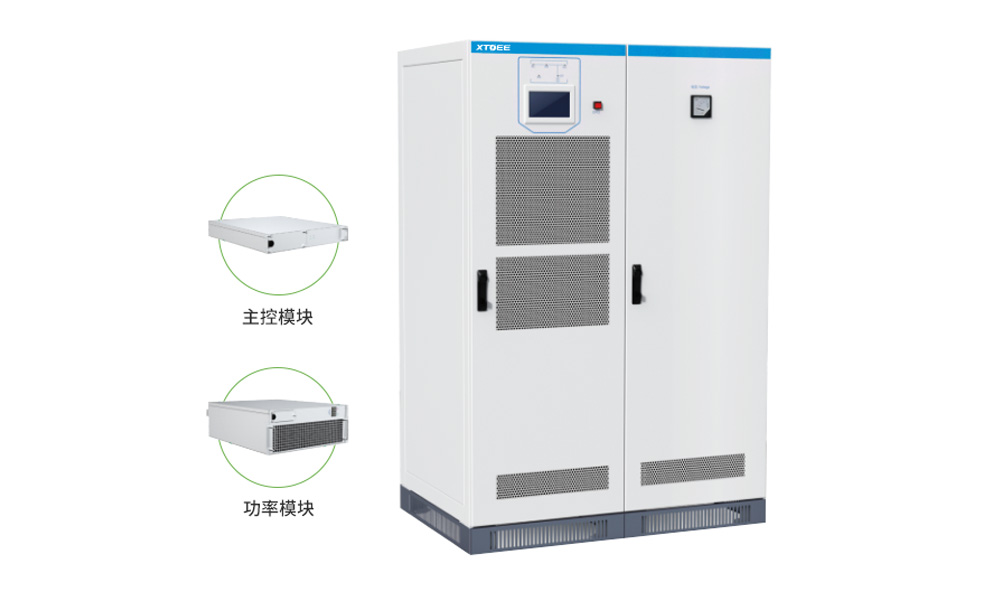

插拔式模块设计	具有更高的功率密度，便于后期维护
标准支撑3s	有效解决连续性电压暂降及瞬时电压中断

绿色环保机型，超高效率

DVR1000电压暂降治理装置可提供业界领先的99%以上的运行效率，产生的热量极少，可最大程度节省用电成本及冷却成本。同时超级电容器作为储能单元，拥有较宽的工作温度范围和极长的使用寿命，平均使用寿命在10年以上，且后期不需要任何的维护和保养，对环境无污染。

绿色环保机型，超高效率

超宽范围的电压校正能力，3s支撑

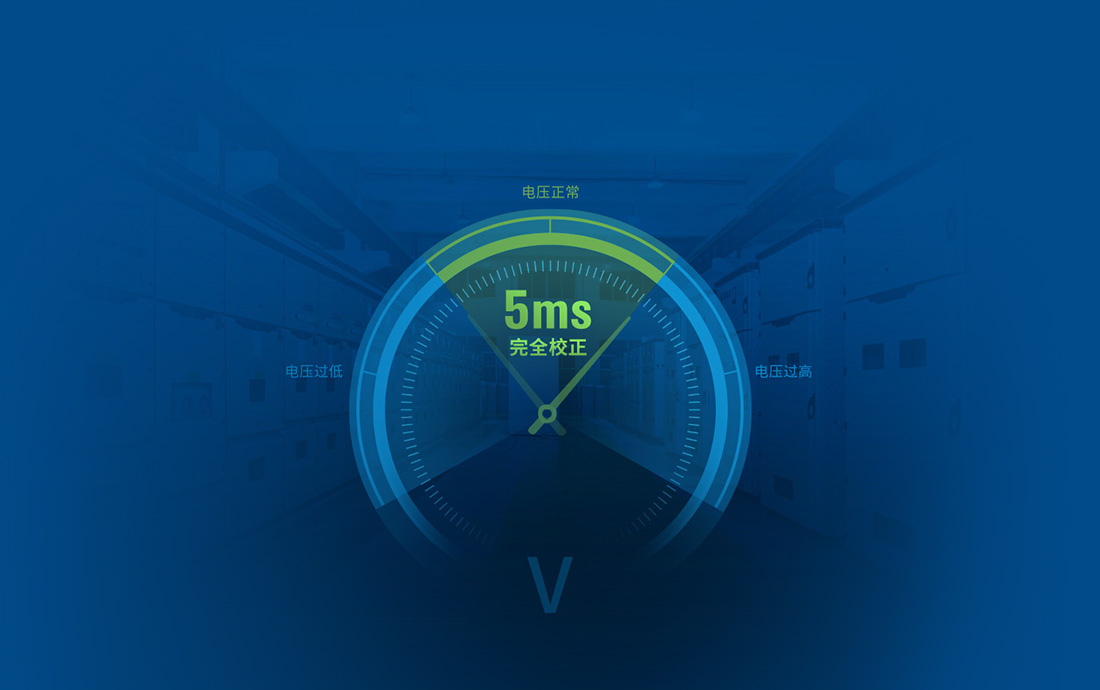

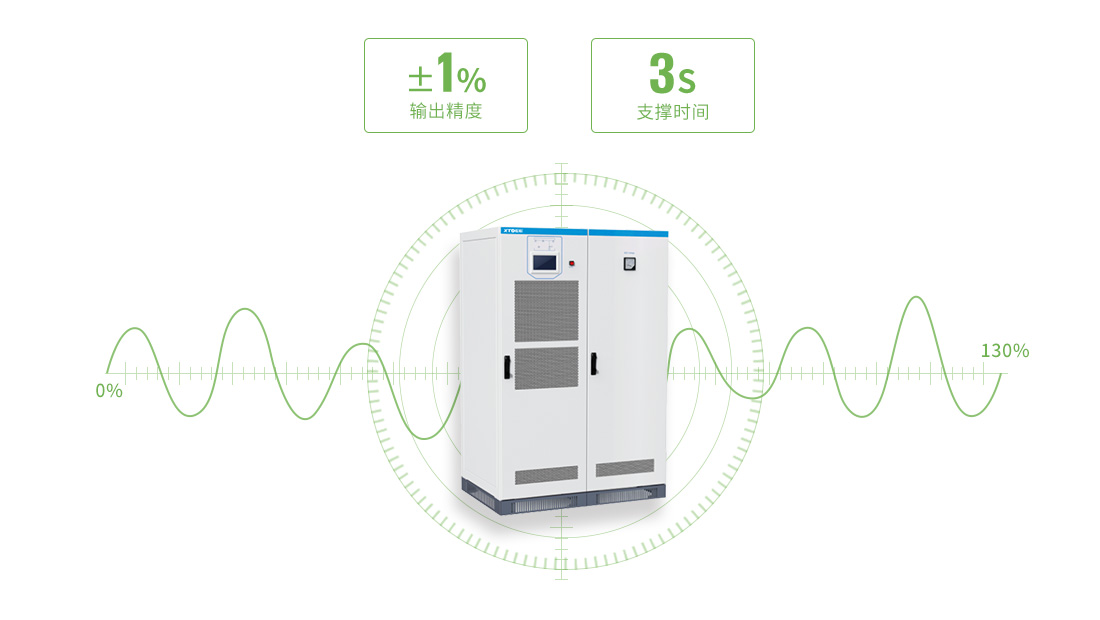

DVR1000电压暂降治理装置实时在线检测电网电压，可完全校正电压范围0%~130%，有效解决电压暂降、电压暂升以及瞬时电压中断等事件，输出标准正弦波电压，输出精度在±1%。同时可提供3s的支撑时间，应对连续电压暂降/瞬时电压中断更有保障。

安全可靠的供电保障

DVR1000电压暂降治理装置专为工业和大型商业应用设计，整机采用三冗余的保护措施，辅助电源N+1冗余，旁路冗余功率，模块插拔式N+1冗余。可靠性高，不会因为单个模块故障而出现电压暂降时无法保护设备。同时它拥有一套高可靠的冗余旁路系统，当主回路过载或设备自身发生发生故障时，AVC-RTS会自动切换至机械旁路模式，确保负载始终能从公用电网获得持续不断的电源。
