N3000手持式电力网络记录分析仪是针对智能变电站网络通信过程进行记录分析的一体化便携式测试设备,具备监听、记录通信报文,进行在线和离线通信协议故障分析等功能,方便查找变电站自动化系统各关键通信环节的故障。

N3000是一种检测诊断变电站通信故障的新型设备,提供了定量分析

通信故障的有效技术手段。针对基于IEC61850标准的智能变电站传输层和应用层的协议分析,实现监控联闭锁、保护跳合闸、启动闭锁保护等通信过程的透明化和可视化监测。产品可应用在变电站系统网络通信联调、工厂验收和现场验收的故障分析测试。

主要功能



1


GOOSE分析:报文解析、检查报文的APDUASDU格式,通信过程分析(T0T1T2的时间间隔和对应的StNumSqNum变化关系),判断报文发布超时、帧不连续、丢帧、错序



2


SMV分析:报文解析、完整性分析、频率抖动、采样计数变化关系、同步标记变化、采样数据品质变化分析等,检查报文APDUASDU格式



3


 MMS:报文解析、命令过程分析、MMSACSI映射分析、各种信息与应用数据的关联分析,报文异常告警,监测报文格式,顺序记录报文



4


 IEC60870-5-101/103/104规约分析:在线监听通道数据、模拟主站、模拟子站、报文解析



5


GMRP组播测试:可以随时加入GMRP组播网络并且支持灵活的GMRP报文发送测试和报文接收分析



6


网络分析:综合分析网络结构、数据流量、协议分布,全面评估网络状况



7


 IEEE1588IRIG_B对时报文分析与测试



8


 500G超大硬盘,满足长时间测试的需求



9


内置可充电电源,断电也不影响测试

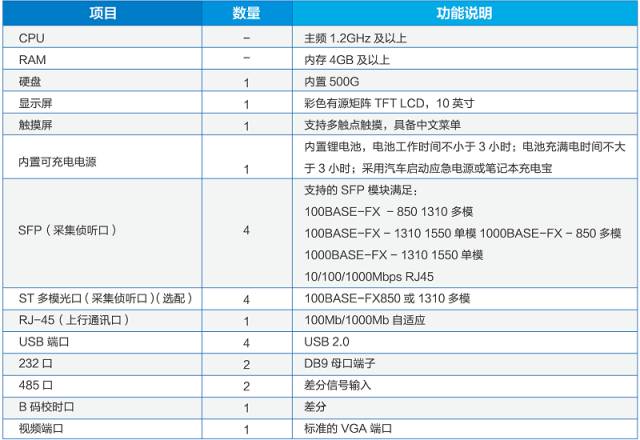

设备参数

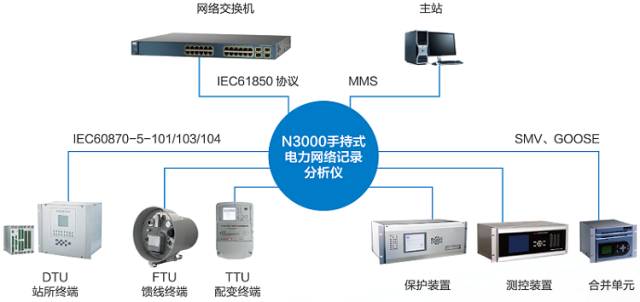

应用场景
